Fiber Optic Video Coverter 3MP 4MP 5MPX Hi-Definition (2560 x 1920@25fps)

วีดีโอคอนเวอร์เตอร์ความละเอียด 5ล้านพิกเซล

ใช้สำหรับกล้องวงจรปิดโดยผ่านสายไฟเบอร์ออฟติกรองรับ TVI/CVI/AHD to Fiber Converter ระยะ 20 กิโลเมตร
เป็นอุปกรณ์แปลงสัญญาณภาพกล้องวงจรปิดระบบ HD-TVI, HD-CVI, AHD และ Analog ผ่านสายไฟเบอร์ออปติก รองรับความละเอียดสูงสุดถึง 5MP (2560x1920@25fps) พร้อมรองรับการส่งข้อมูลควบคุม RS485 สำหรับกล้องสปีดโดม (PTZ) หรืออุปกรณ์ควบคุมต่าง ๆ ผ่านไฟเบอร์เส้นเดียว ช่วยเพิ่มระยะการส่งสัญญาณได้ไกลสูงสุด 20 กิโลเมตร เหมาะสำหรับงาน CCTV ในโรงงาน อาคารสำนักงาน โครงการหมู่บ้าน และระบบรักษาความปลอดภัยขนาดใหญ่

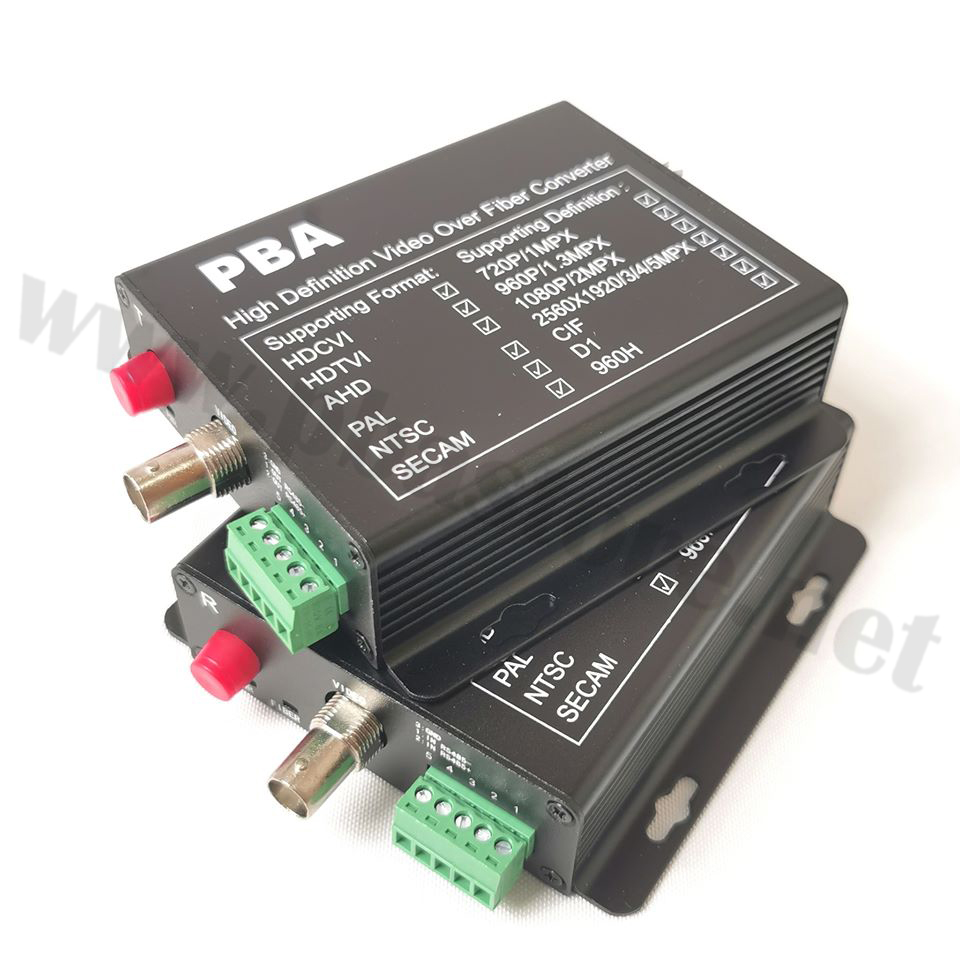

Video Coverter 5MPX 1CH
ราคา 3,600 บาท/ชุด

รุ่น : PBA-AHD-5M-1V1D-T/RF (รหัสสินค้า : P01137)

Video Coverter 5MPX 2CH
ราคา 5,000 บาท/ชุด

รุ่น : PBA-AHD-5M-2V1D-T/RF (รหัสสินค้า : P01135)

Video Coverter 5MPX 4CH
ราคา 5,900 บาท/ชุด
รุ่น : PBA-AHD-5M-4V1D-T/RF (รหัสสินค้า : P01134)

Video Coverter 5MPX 8CH
ราคา 10,500 บาท/ชุด
รุ่น : PBA-AHD-5M-8V1D-T/RF (รหัสสินค้า : P01133)

คุณสมบัติสินค้า
-รองรับสัญญาณกล้อง HD-TVI / HD-CVI / AHD และ Analog
-รองรับความละเอียดสูงสุด 5MP (2560×1920@25fps)
-รองรับความละเอียด 720P, 960P, 1080P, 3MP, 4MP และ 5MP
-ส่งภาพและข้อมูล RS485 พร้อมกันผ่านไฟเบอร์ 1 Core
-ระบบส่งข้อมูลแบบ Real-Time ไม่มีการบีบอัดสัญญาณ
-ตรวจจับประเภทสัญญาณอัตโนมัติ (AHD / TVI / CVI / PAL / NTSC / SECAM)
-รองรับไฟเบอร์ Single Mode ระยะทางสูงสุด 20 กม.
-รองรับหัวต่อไฟเบอร์ FC
-พอร์ตวิดีโอแบบ BNC 75Ω
-รองรับ RS485 ความเร็วสูงสุด 200Kbps
-มีไฟ LED แสดงสถานะการทำงาน
-ระบบป้องกันฟ้าผ่า 4KV ที่พอร์ตข้อมูล
-ใช้ไฟเลี้ยง DC 5V 1A
-กินไฟต่ำไม่เกิน 2W
-อุณหภูมิการทำงาน -15°C ถึง 60°C

*มี PORT RS485 ควบคุม SPEED DOME
*Connector Type FC 1PORT
*ขนาด 167x173x28mm

สิ่งที่น่าสนใจ :
ปัจจุบันเทคโนโลยีของกล้องวงจรปิดเร็วมาก จาก2-3ปีก่อนเป็นระบบ Analog TVL แต่ปัจจุบันนี้เป็น Hi-Definition ความละเอียดยิ่งชัดมากขึ้นตามยุคตามสมัย นวัตกรรมเปลี่ยนแปลงอย่างรวดเร็ว ตามกับอุปกรณ์ที่รองรับสามารถทำได้ยาก ยิ่งความละเอียดของกล้องสูงเท่าไหล่ ระยะการเดินสายจะมีข้อจำกันมากขึ้น Video Coverter 5MPX ตัวนี้ตอบโจทย์ให้กับคนที่ติดตั้งกล้องด้วยความชัดมากที่สุด และเดินได้ระยะไกลมากที่สุด โดยปกติกล้อง 5ล้านจะเดินได้ 100-200เมตรเท่านั้น แต่ในเมื่อมีอุปกรณ์ไฟเบอร์เข้ามารองรับตรงนี้ จะเดินได้ไกลถึง 20กิโลเมตรเลยทีเดียว

Introduction
Handar's 8-Ch TVI/CVI/AHD to Fiber Converters is universal transceivers which supporting High
Definition Analog video format HD-TVI / HD-CVI / AHD up to 5MPX (2560 x 1920@25fps), can
simultaneously transmit 8 channels video and 1-ch RS485 over one core single-mode optical fiber. It
also supports the regular analog video format such as PAL / NTSC /SECAM , it is a kind of universal fiber
transmission solution / product for CCTV analog video/data signals . Devices are available for either
standalone or rack-mount installation, which is suitable for different working environment . Electronic
and optical adjustments are never required. LED indicators are provided for instantly monitoring system
status.
Features
•Lossless non-compression real time transmission.
•Automatically identify formats of input video ：AHD/TVI/CVI/PAL/NTSC/SECAM
•Support :720P/25/30/50fps@1MPX,
960P/25/30fps@1.3MPX,
1080P/30fps@2MPX,

Remark :
•Optical transmission distance is limited to optical loss of the fiber and any additional loss introduced by
connectors, splices and patch panels.
•Maximum transmission distance is also limited by fiber bandwidth.
•Power adapter for stand-alone units is manufactured by third party .Power adapter included US,
European, UK or Australian power plug.
•Please feel free to contact factory for any special requirement and customization
2048x1536/25fps@3MPX,
2560x1440/25fps@4MPX
2560x1920/25fps@5MPX
•Advanced lightning protection design ,Data interface (terminal blocks) support 4KV lightning
protection
•Through LED indicators to inform its functional mode
•Wide range of operating temperature -15 ºC to 60 ºC
•Stand-alone or Rack-mounted, simple installation.

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1)เชื่อมต่อสัญญาณกล้องเข้าที่พอร์ต BNC ของตัวส่ง (TX)
2)เชื่อมต่อสายไฟเบอร์ออปติกระหว่าง TX และ RX
3)หากต้องการควบคุม PTZ ให้ต่อสาย RS485 เข้ากับ Terminal Block
4)เชื่อมต่ออะแดปเตอร์ DC 5V ให้กับทั้งฝั่งส่งและรับ
5)ตรวจสอบไฟ LED สถานะ Power และ Fiber
6)เชื่อมต่อพอร์ต BNC ฝั่งรับ (RX) เข้ากับ DVR หรืออุปกรณ์แสดงผล
7)ทดสอบภาพและระบบควบคุม RS485 ให้พร้อมใช้งาน

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี
-ส่งสัญญาณภาพได้ไกลกว่าสาย Coaxial หลายเท่า
-รองรับกล้องความละเอียดสูงถึง 5MP
-ส่งข้อมูล RS485 ควบคุม PTZ ได้ในตัว
-ภาพคมชัด ไม่มีการสูญเสียสัญญาณ
-ป้องกันสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้า
-ติดตั้งง่าย ไม่ต้องตั้งค่าเพิ่มเติม
-เหมาะกับงาน CCTV ระยะไกลและพื้นที่ขนาดใหญ่

ประโยชน์ในการใช้งาน
-ใช้ส่งสัญญาณกล้องวงจรปิดระยะไกลผ่านไฟเบอร์ออปติก
-เหมาะสำหรับโรงงานอุตสาหกรรม
-ใช้งานในโครงการหมู่บ้านและคอนโดมิเนียม
-ติดตั้งในสนามบิน ท่าเรือ และสถานีขนส่ง
-เชื่อมต่อกล้องระหว่างอาคารที่อยู่ห่างกัน
-ใช้กับระบบกล้อง PTZ ที่ต้องการควบคุมผ่าน RS485
-ลดปัญหาสัญญาณภาพตกหรือสัญญาณรบกวน

ข้อควรระวัง
-ควรใช้ไฟเลี้ยง DC 5V 1A ตามสเปกที่กำหนด
-หลีกเลี่ยงการดึงหรือบิดสายไฟเบอร์แรงเกินไป
-ตรวจสอบประเภทหัวคอนเนคเตอร์ไฟเบอร์ให้ตรงกัน
-ทำความสะอาดหัวไฟเบอร์ก่อนเชื่อมต่อทุกครั้ง
-ไม่ควรติดตั้งในบริเวณที่มีความชื้นสูงหรือมีน้ำขัง
-ควรปิดอุปกรณ์ก่อนถอดหรือเสียบสายสัญญาณ

อุปกรณ์ที่จะได้รับ
1)ตัวส่งสัญญาณ Fiber Video Converter (TX) จำนวน 1 ตัว
2)ตัวรับสัญญาณ Fiber Video Converter (RX) จำนวน 1 ตัว
3)อะแดปเตอร์ DC 5V จำนวน 2 ตัว
