เครื่องระบุสายไฟเบอร์ออปติก Optical Cable Identifier (OCID) 10KM พร้อม VFL และ Reflector Box รุ่น PK100-10N ออกแบบมาสำหรับช่วยตรวจสอบและระบุสายไฟเบอร์ออปติกในงานติดตั้งและบำรุงรักษาเครือข่าย ราคา 19,900.00 .-

เครื่องระบุสายไฟเบอร์ออปติก Optical Cable Identifier (OCID) 10KM พร้อม VFL และ Reflector Box รุ่น PK100-10N ออกแบบมาสำหรับช่วยตรวจสอบและระบุสายไฟเบอร์ออปติกในงานติดตั้งและบำรุงรักษาเครือข่าย โดยรองรับการทดสอบสายไฟเบอร์แบบ Single Fiber ที่ระยะสูงสุด 10 กิโลเมตร ใช้งานร่วมกับ VFL (Visual Fault Locator) ความยาวคลื่น 650nm

สำหรับช่วยตรวจหาจุดผิดปกติของสาย และมาพร้อม Reflector Box สำหรับติดตั้งที่ปลายสายเพื่อช่วยเพิ่มระยะการวัดตามเงื่อนไขการทดสอบ ตัวเครื่องใช้หน้าจอสัมผัสสำหรับแสดงผล พร้อมระบบแจ้งผลทั้งแบบภาพและเสียง ช่วยให้ผู้ปฏิบัติงานสามารถระบุและตรวจสอบสายไฟเบอร์ที่มีเส้นทางซับซ้อนได้สะดวก เหมาะสำหรับงานติดตั้ง ตรวจสอบ และบำรุงรักษาระบบ Fiber Optic Network, FTTH และระบบสื่อสารโทรคมนาคม โดยรายละเอียดในเอกสารระบุว่าการเพิ่ม Reflector ที่ปลายสายสามารถช่วยเพิ่มระยะการวัดได้ตามเงื่อนไขที่กำหนด

ราคา 19,900 บาท
รุ่น :PK100-10N(รหัสสินค้า :P06047)

คุณสมบัติสินค้า

-รุ่น: PK100-10N สำหรับงานระบุและตรวจสอบสายไฟเบอร์ออปติก

-รองรับการทดสอบแบบ Single-Fiber Test

-รองรับการตรวจสอบสายไฟเบอร์ออปติกระยะสูงสุด 10 กิโลเมตร

-ใช้งานที่ความยาวคลื่น 1550nm

-รองรับสายไฟเบอร์ประเภท Single Mode (SM)

-ใช้หัวต่อไฟเบอร์แบบ FC/APC

-มีค่า Unidirectional Cable Loss 5dB

-มี Zero Initial Dead Zone ช่วยให้การตรวจสอบทำได้โดยไม่มี Dead Zone เริ่มต้น

-รองรับค่า Signal-to-Noise Ratio 40dB

-ต้องการค่า Return Loss ที่ปลายสาย ≤20dB

-มาพร้อม VFL (Visual Fault Locator) ความยาวคลื่น 650nm กำลังแสงขาออก ≥ -3dBm และระยะทดสอบสูงสุด 3 กิโลเมตร

-รองรับการใช้งานร่วมกับ Reflector ที่ปลายสาย โดยสามารถช่วยเพิ่มระยะการวัดตามเงื่อนไขที่ระบุในเอกสาร

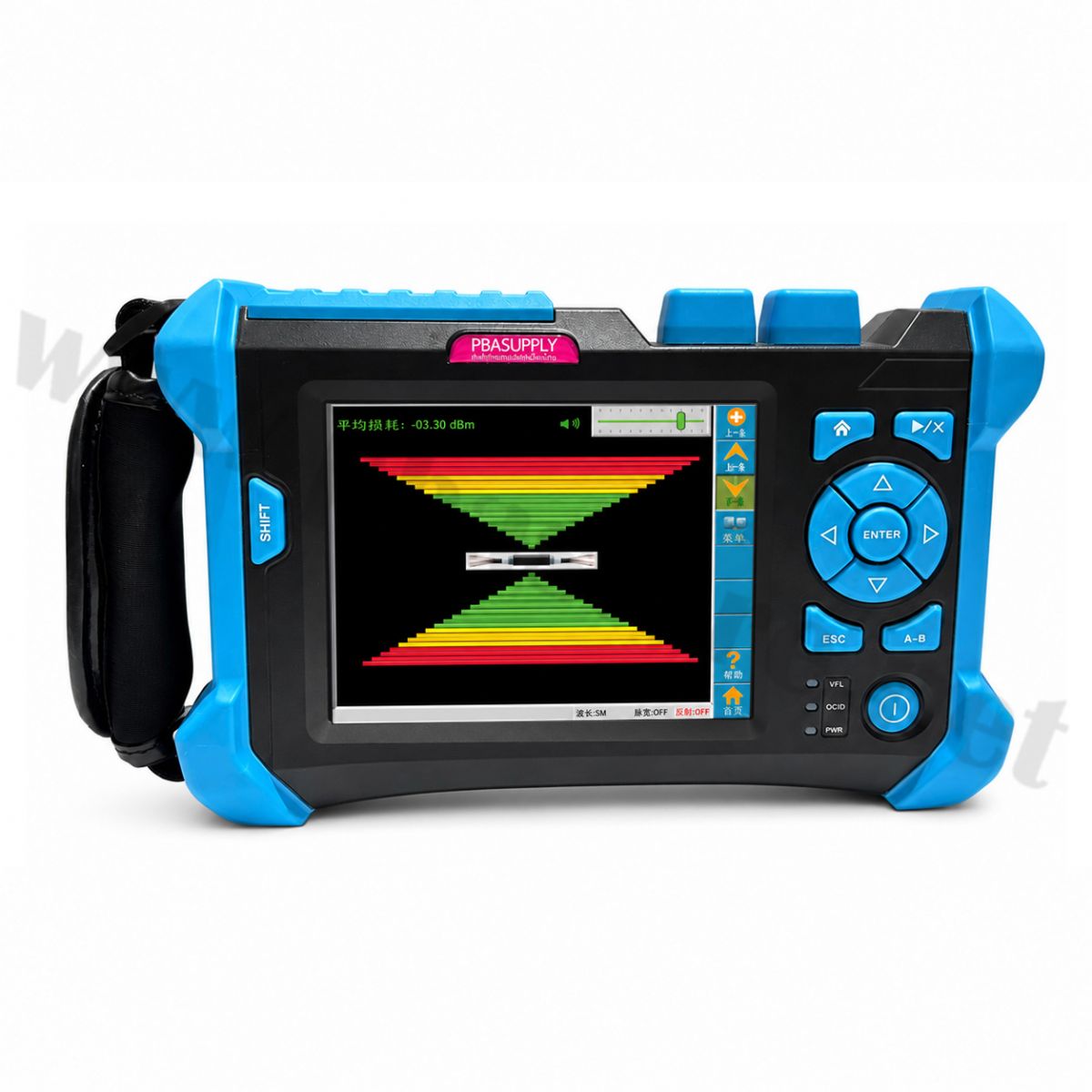

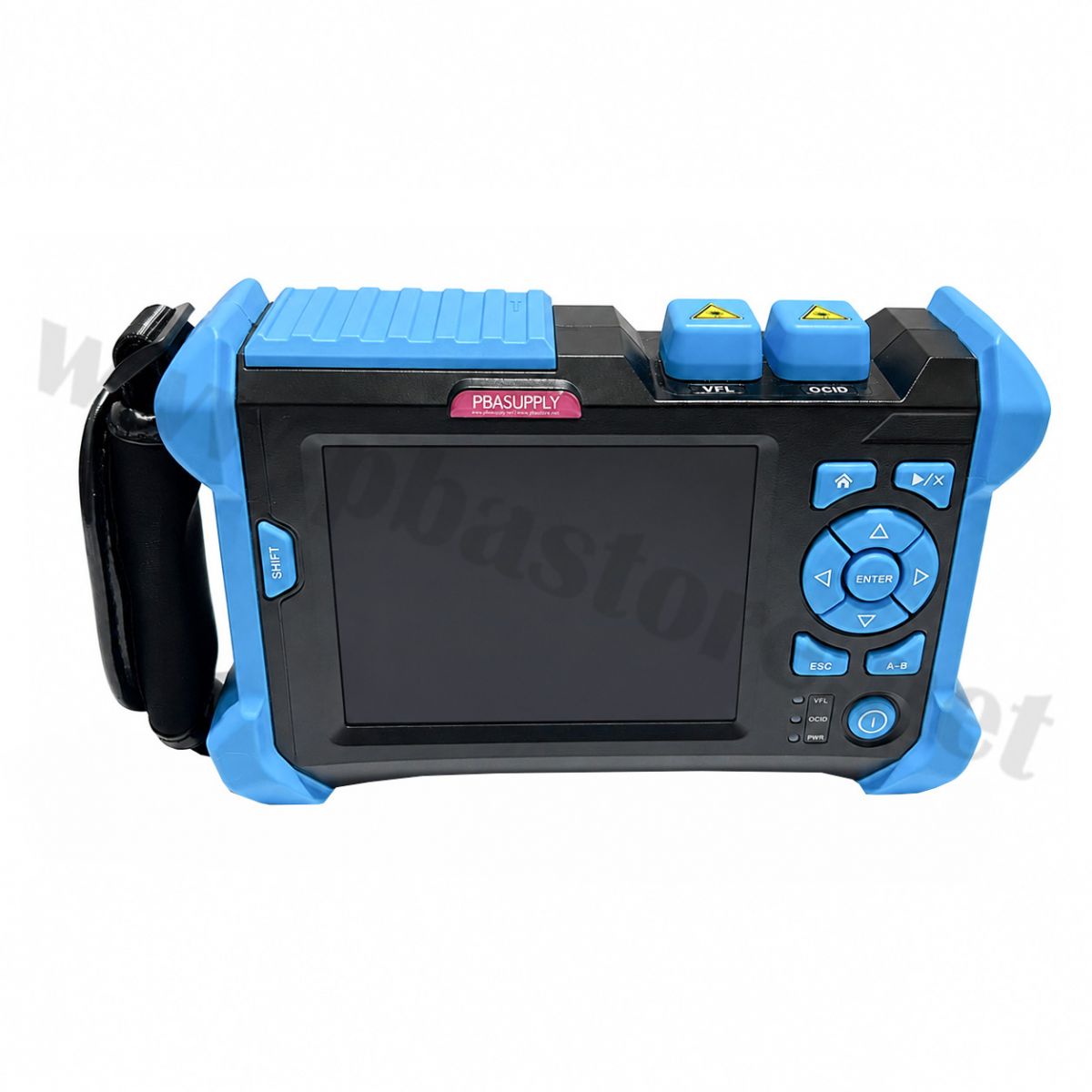

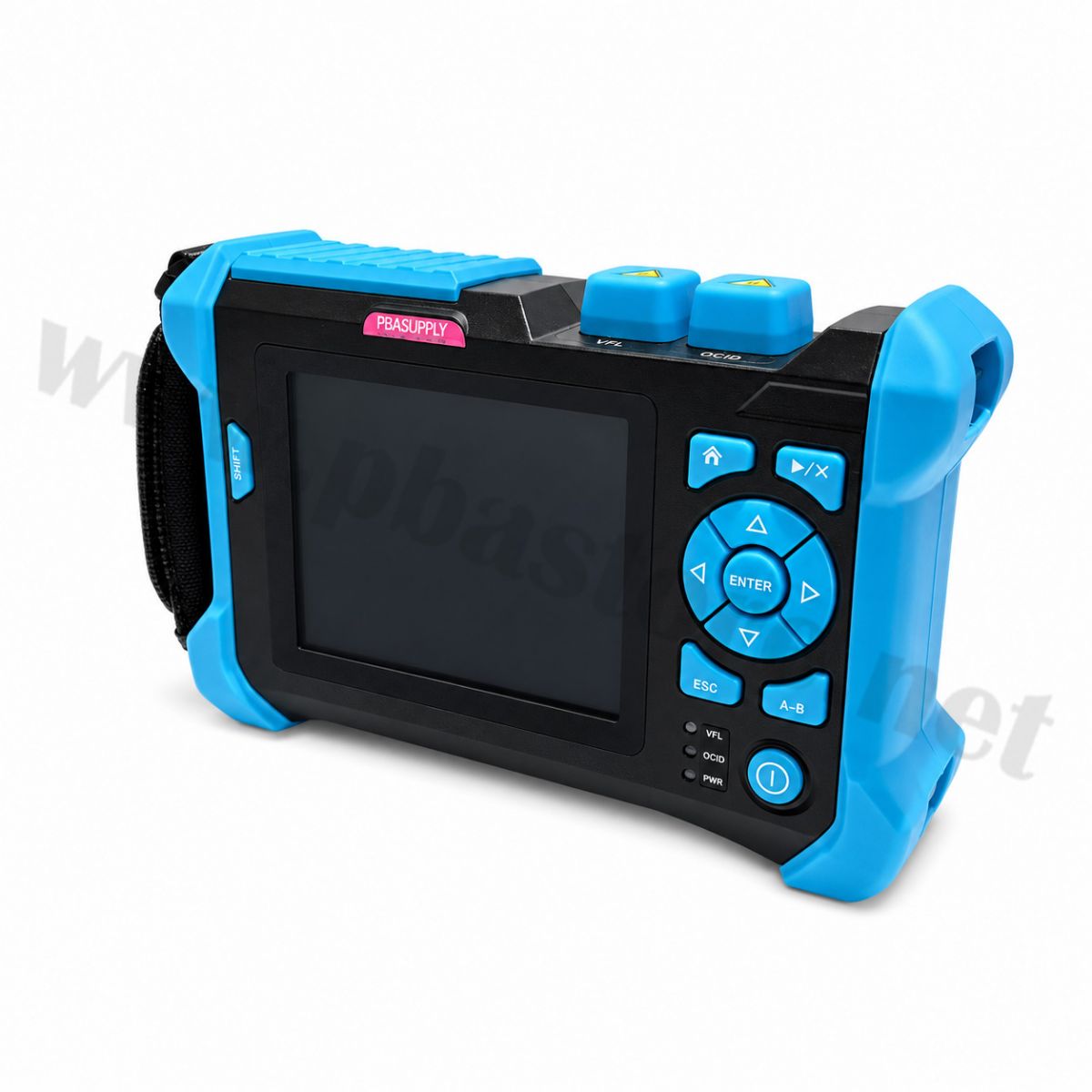

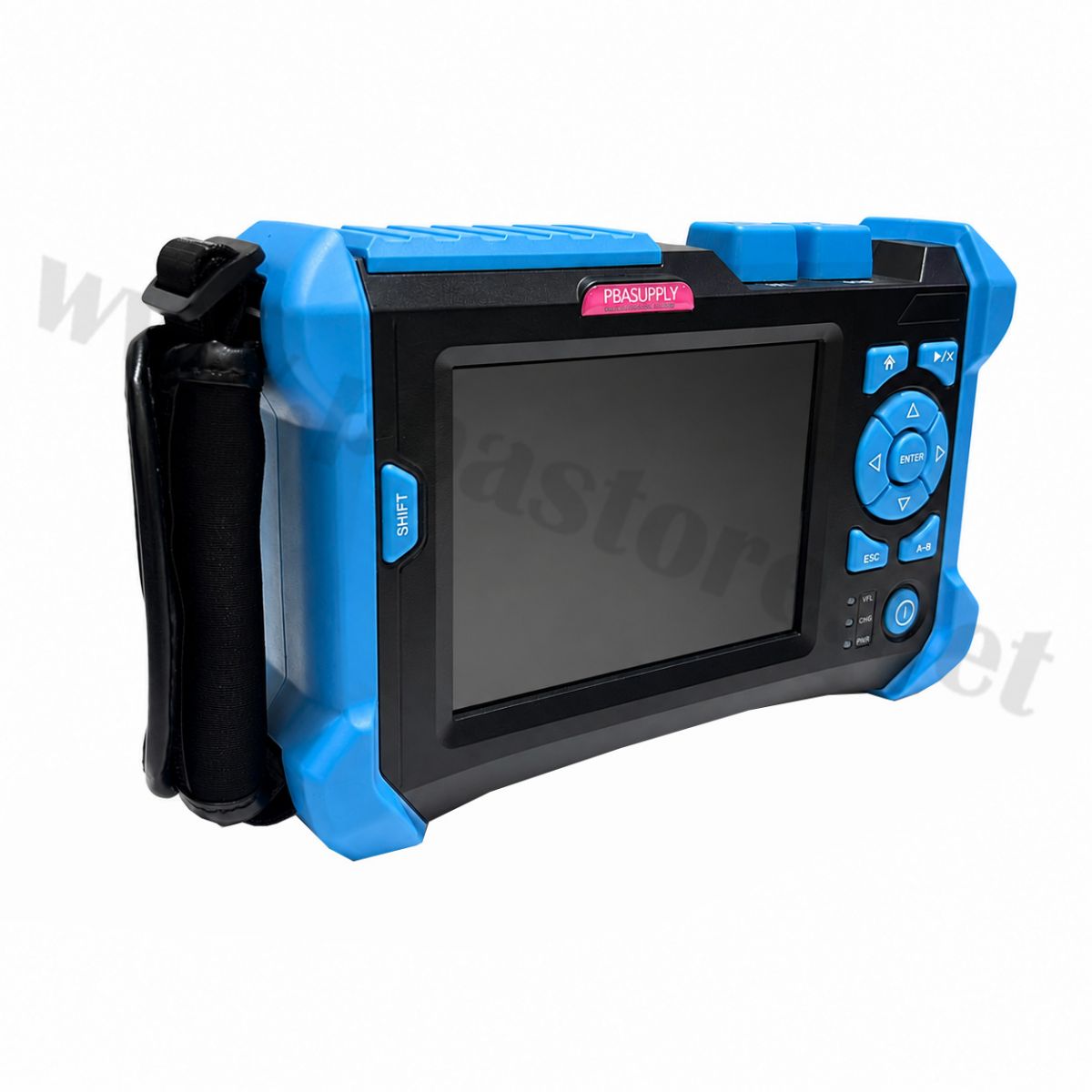

-หน้าจอ Touch Screen ขนาด 5.6 นิ้ว พร้อมปุ่มควบคุมแบบ Physical Keys

-แสดงผลการตรวจสอบทั้งแบบ ภาพบนหน้าจอ และ เสียงแจ้งเตือนตามระดับความผิดปกติ

-ใช้แบตเตอรี่ Polymer Lithium 7.4V 10.4Ah รองรับการทำงานต่อเนื่อง ≥10 ชั่วโมง

-ใช้ไฟเลี้ยง DC 12V / 3A และมีอัตราการใช้พลังงาน <6W

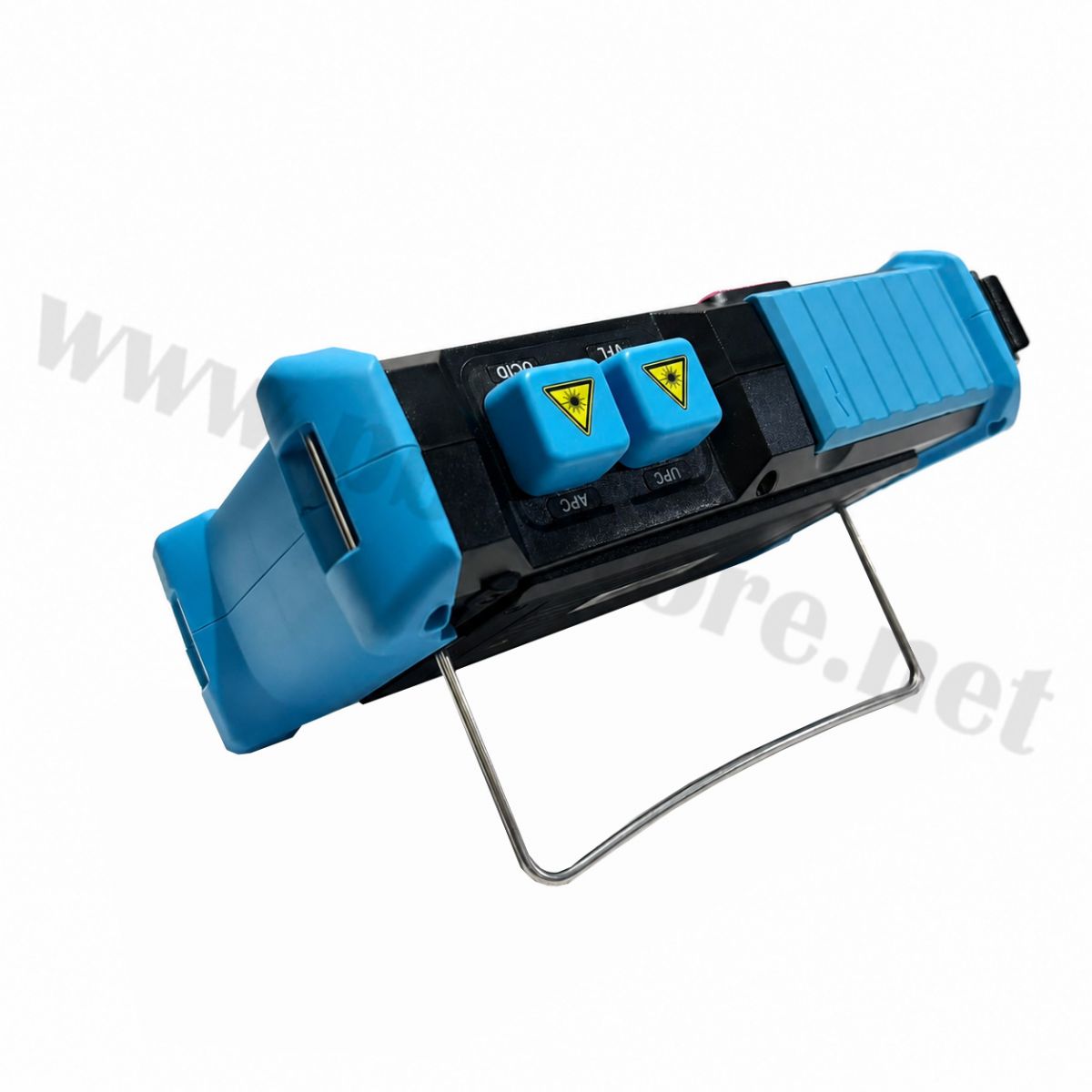

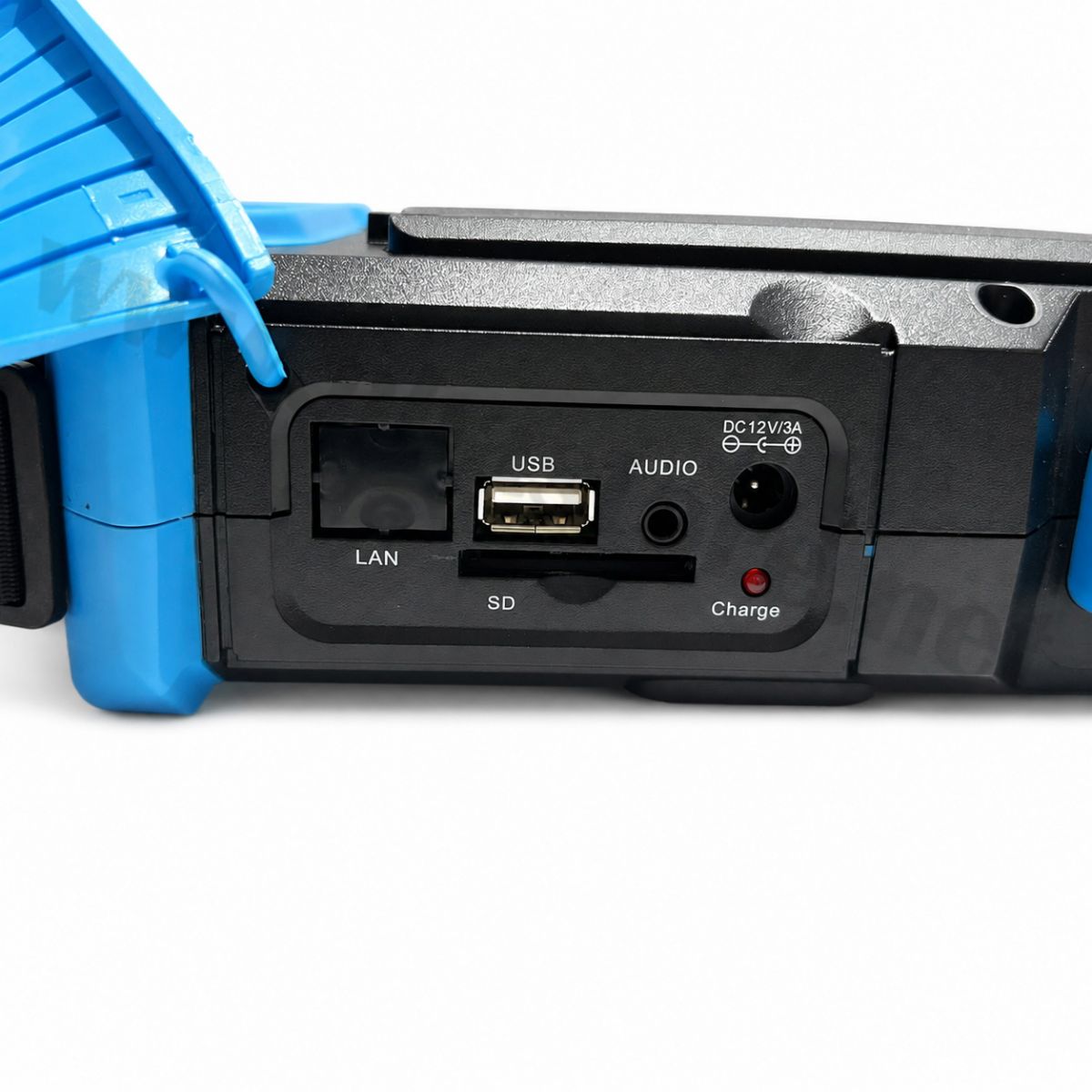

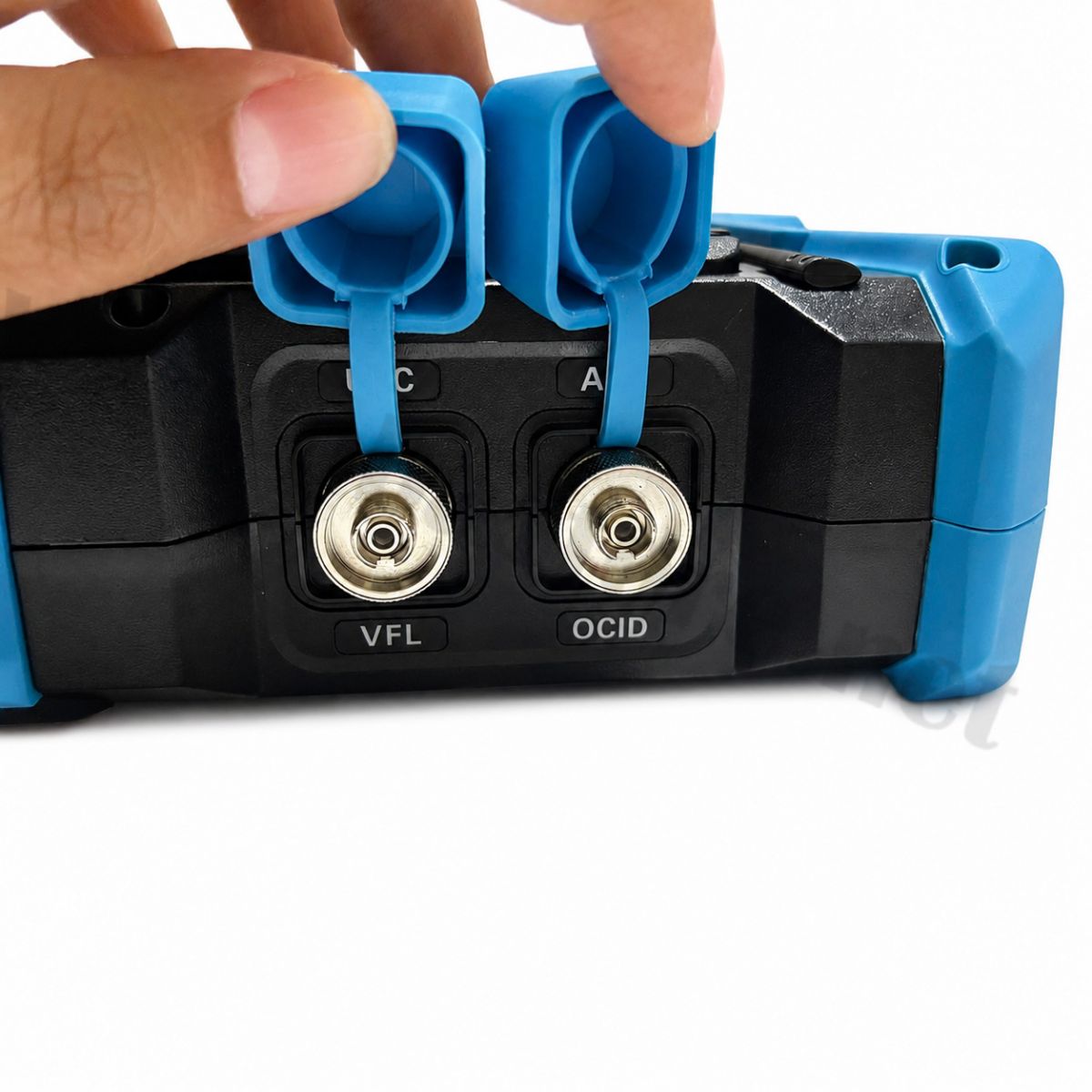

-มีพอร์ตสำหรับ VFL, OCID, SD Card, DC Adapter, Audio, USB Data และ LAN

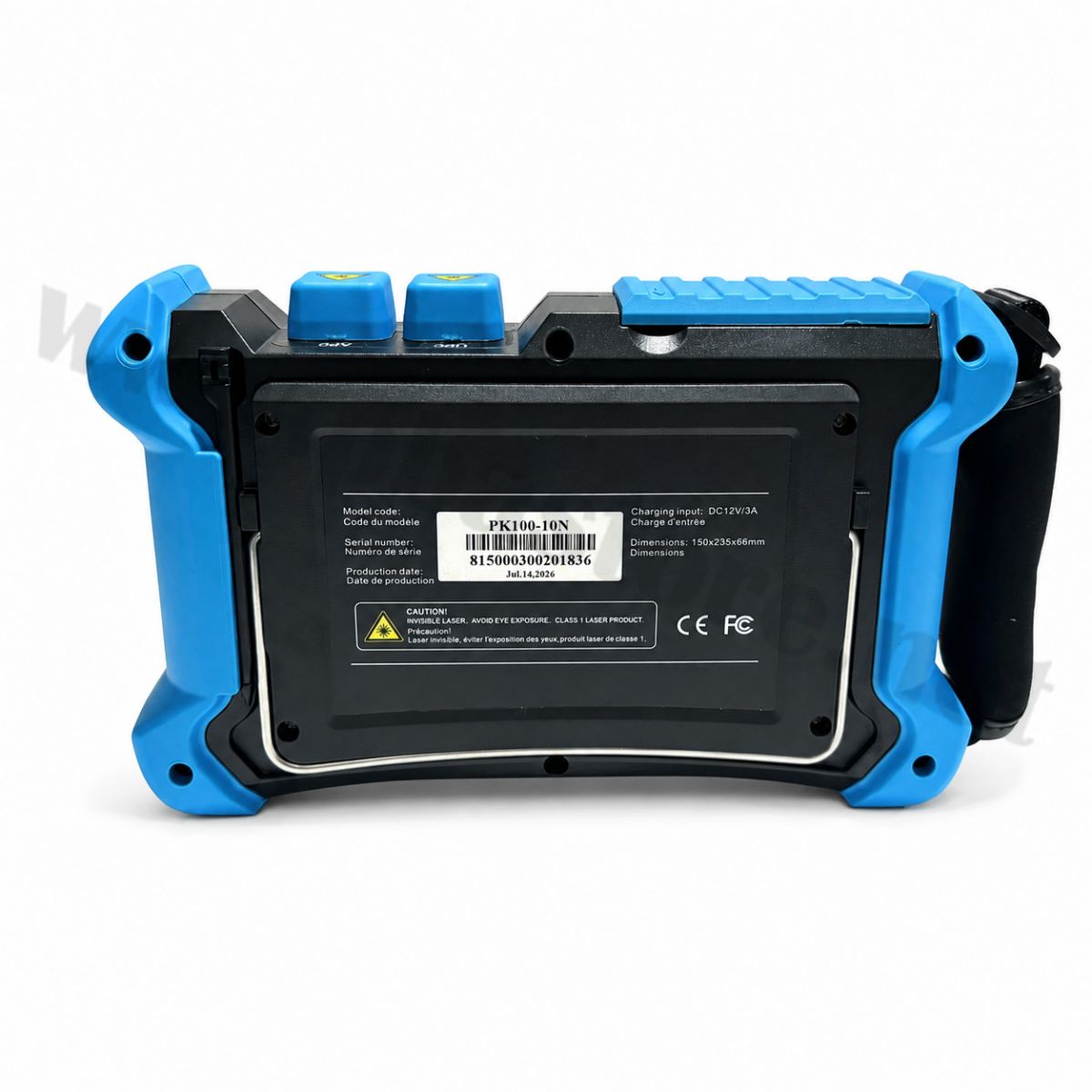

-ขนาดตัวเครื่อง 150 × 235 × 66 มม.

-น้ำหนักประมาณ 1.5 กก. รวมแบตเตอรี่

-รองรับอุณหภูมิขณะใช้งาน -10°C ถึง +50°C และอุณหภูมิขณะจัดเก็บ -30°C ถึง +70°C

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน

1.เตรียมอุปกรณ์และสายไฟเบอร์

ตรวจสอบตัวเครื่อง PK100-10N แบตเตอรี่ และสายไฟเบอร์ที่จะทำการตรวจสอบให้พร้อมใช้งาน

2.เชื่อมต่อสายไฟเบอร์เข้ากับพอร์ต OCID

เชื่อมต่อสายไฟเบอร์ Single Mode ที่ต้องการตรวจสอบเข้ากับ OCID Port ของเครื่อง โดยใช้หัวต่อ FC/APC

3.เปิดเครื่องและเข้าสู่โหมด OCID

เปิดเครื่อง จากนั้นเลือกฟังก์ชันสำหรับตรวจสอบและระบุสายไฟเบอร์ผ่านหน้าจอสัมผัส

4.เริ่มการตรวจสอบสาย

เครื่องจะส่งสัญญาณทดสอบที่ความยาวคลื่น 1550nm และตรวจสอบสายแบบ Single-Fiber เพื่อช่วยระบุสายที่ต้องการทดสอบ โดยรุ่นนี้รองรับระยะทดสอบสูงสุด 10 กิโลเมตร

5.ตรวจสอบผลการทดสอบ

สังเกตผลบนหน้าจอสัมผัส โดยเครื่องสามารถแสดงระดับการรบกวนในรูปแบบภาพ และมีเสียงแจ้งเตือนที่สัมพันธ์กับระดับความแรงของสัญญาณรบกวน

6.ใช้งาน VFL เมื่อต้องการตรวจหาความผิดปกติ

หากต้องการตรวจสอบเพิ่มเติม ให้เชื่อมต่อสายเข้ากับ VFL Port เพื่อใช้แสงเลเซอร์สีแดงที่ความยาวคลื่น 650nm สำหรับช่วยตรวจหาจุดผิดปกติของสาย โดยรองรับระยะทดสอบสูงสุด 3 กิโลเมตร

7.ติดตั้ง Reflector Box ที่ปลายสายเมื่อจำเป็น

สำหรับการเพิ่มระยะการตรวจสอบ สามารถติดตั้ง Reflector ที่ปลายสาย โดยเอกสารระบุว่า Reflector ที่มีค่า Reflectance มากกว่า -3dB สามารถช่วยเพิ่มระยะการวัดได้ตามเงื่อนไขที่กำหนด

8.บันทึกหรือถ่ายโอนข้อมูล

สามารถใช้ SD Card หรือ USB Data Port สำหรับจัดการข้อมูลตามฟังก์ชันที่รองรับของตัวเครื่อง

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

-รองรับการระบุและตรวจสอบสายไฟเบอร์แบบ Single Fiber ได้ในระยะสูงสุด 10 กิโลเมตร

-ใช้งานร่วมกับ VFL 650nm ช่วยตรวจสอบความผิดปกติของสายไฟเบอร์เพิ่มเติม

-มีหน้าจอสัมผัสขนาด 5.6 นิ้ว พร้อมปุ่มควบคุม ช่วยให้ใช้งานสะดวก

-แสดงผลทั้งแบบภาพและเสียง ทำให้สังเกตระดับสัญญาณรบกวนได้ง่าย

-รองรับการใช้งานร่วมกับ Reflector เพื่อเพิ่มระยะการวัดตามเงื่อนไขที่กำหนด

-แบตเตอรี่ Polymer Lithium รองรับการทำงานต่อเนื่อง ไม่น้อยกว่า 10 ชั่วโมง

ประโยชน์ในการใช้งาน

-เหมาะสำหรับใช้ ระบุสายไฟเบอร์ออปติก ในพื้นที่ที่มีสายจำนวนมากและเส้นทางสายมีความซับซ้อน

-ช่วยงานติดตั้ง ตรวจสอบ และบำรุงรักษาโครงข่าย Fiber Optic

-ช่วยตรวจสอบสายที่ต้องการโดยไม่จำเป็นต้องพึ่งพาการระบุสายจากตำแหน่งเพียงอย่างเดียว

-ใช้ VFL เพื่อช่วยค้นหาความผิดปกติของสายและตรวจสอบเส้นทางของไฟเบอร์

-เหมาะสำหรับงาน FTTH, ระบบสื่อสาร และงานบำรุงรักษาเครือข่ายไฟเบอร์ โดยเฉพาะพื้นที่ที่มีสายไฟเบอร์หลายเส้น

ข้อควรระวัง

-ตรวจสอบให้แน่ใจว่าหัวต่อและพอร์ตไฟเบอร์สะอาดก่อนเชื่อมต่อ เพื่อช่วยลดความผิดพลาดในการตรวจสอบ

-ตรวจสอบประเภทของไฟเบอร์และหัวต่อให้ตรงกับข้อกำหนดของเครื่อง โดยรุ่นนี้รองรับ Single Mode (SM) และ FC/APC

-หลีกเลี่ยงการมองเข้าสู่พอร์ตหรือปลายสายไฟเบอร์ขณะใช้งาน VFL เนื่องจากมีแหล่งกำเนิดแสงเลเซอร์ความยาวคลื่น 650nm

-หากใช้ Reflector ควรติดตั้งที่ปลายสายตามเงื่อนไขที่กำหนด โดยเอกสารระบุ Reflectance มากกว่า -3dB

-ใช้งานในช่วงอุณหภูมิ -10°C ถึง +50°C และจัดเก็บในช่วง -30°C ถึง +70°C

-ใช้แหล่งจ่ายไฟตามข้อกำหนดของเครื่อง คือ DC 12V / 3A

-ควรปิดเครื่องและถอดสายออกหลังใช้งานทุกครั้ง เพื่อป้องกันความเสียหายของอุปกรณ์และหัวต่อ

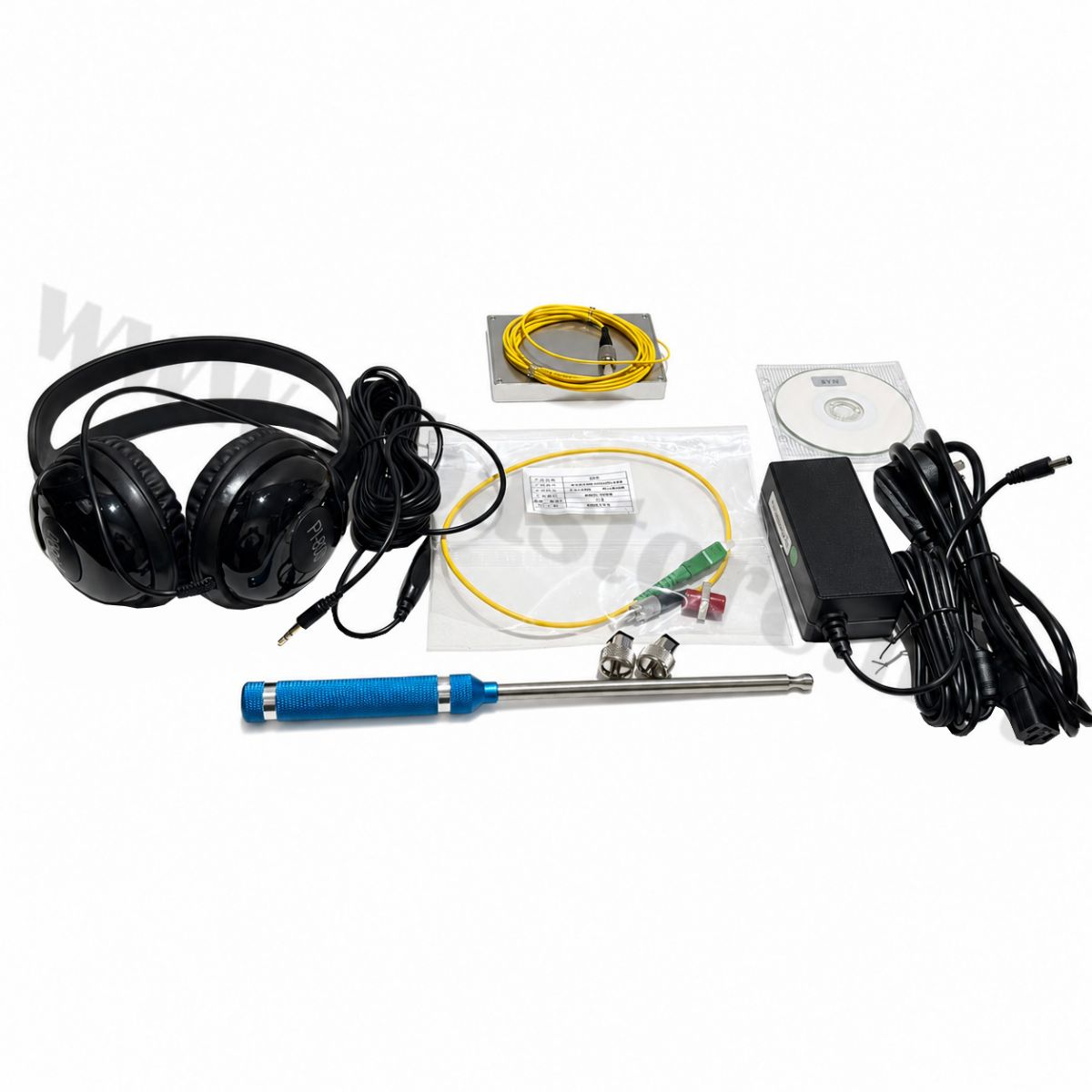

อุปกรณ์ที่จะได้รับ

1) เครื่อง PK100-10N พร้อมแบตเตอรี่ x1

2) อะแดปเตอร์ AC/DC (12V/3A) x1

3) สาย Patch Cord FC/UPC-SC/APC ความยาว 1 เมตร x1

4) หูฟังสำหรับรับฟังเสียงเคาะ (Knocking Sound) x1

5) อุปกรณ์เคาะ (แท่งเคาะ/Percussion Rod) x1

6) อะแดปเตอร์ FC/FC x1

7) Connector for OTDR x2

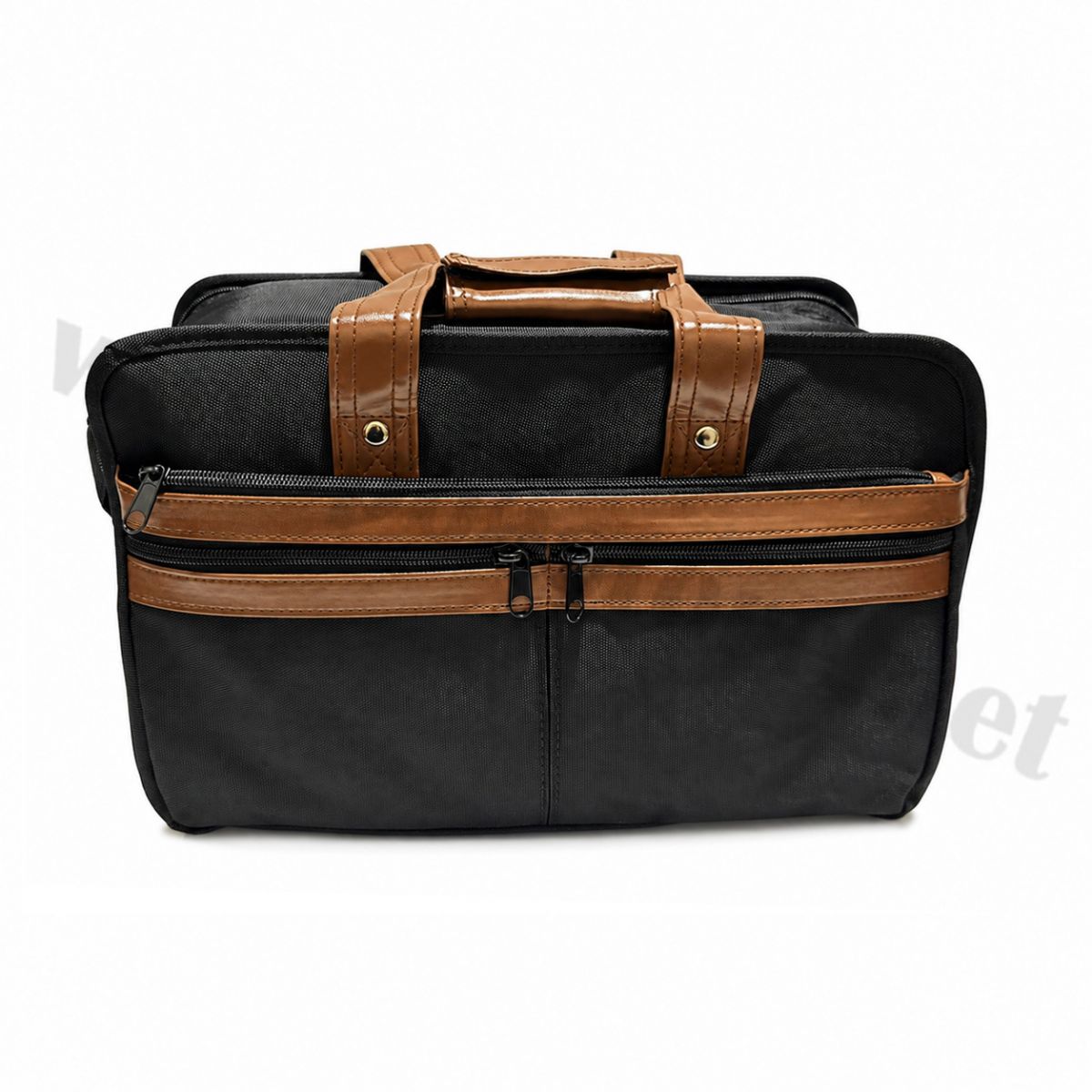

8) กระเป๋านุ่มพร้อมสายสะพาย x1

9) คู่มือการใช้งานและใบรับรองการสอบเทียบ x1
