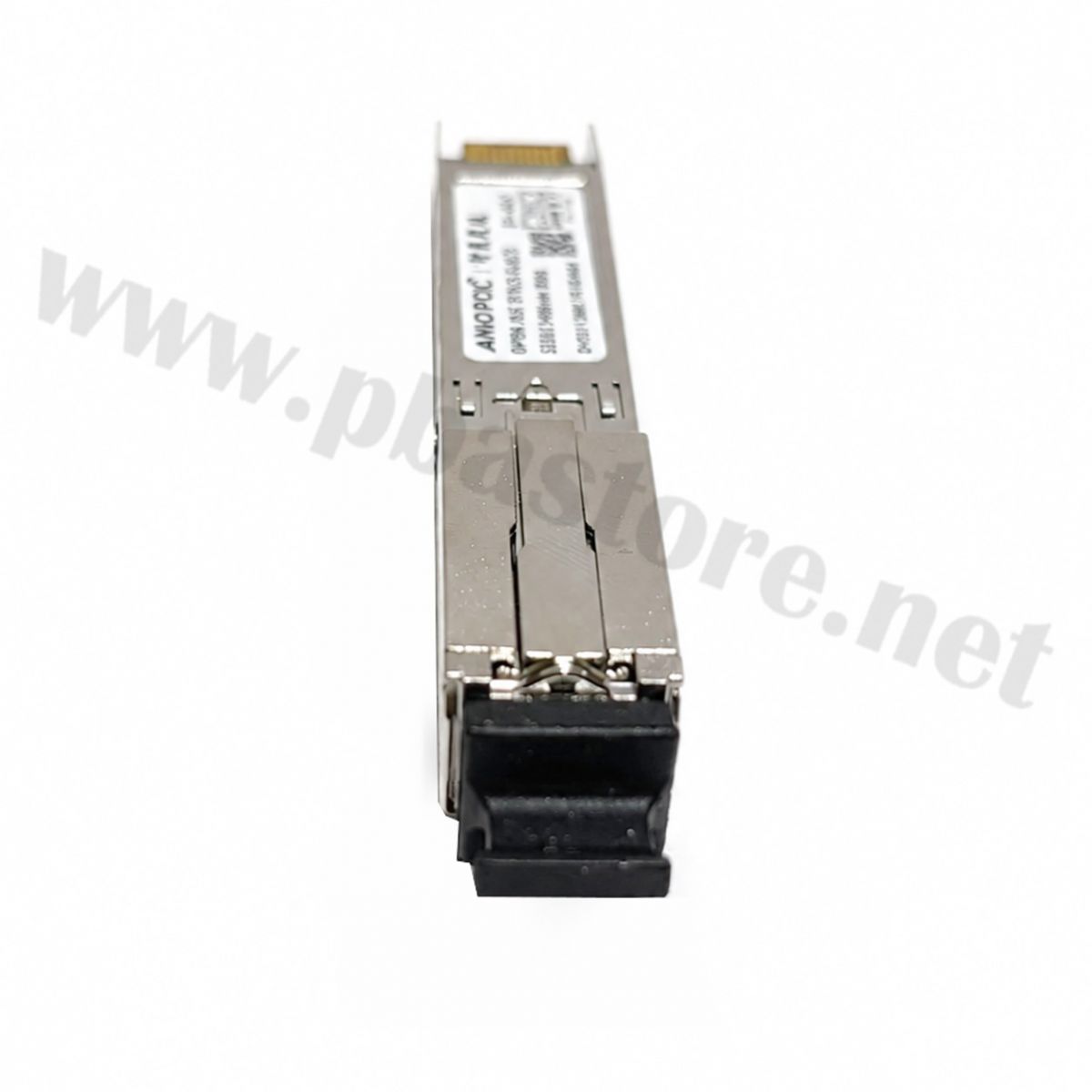

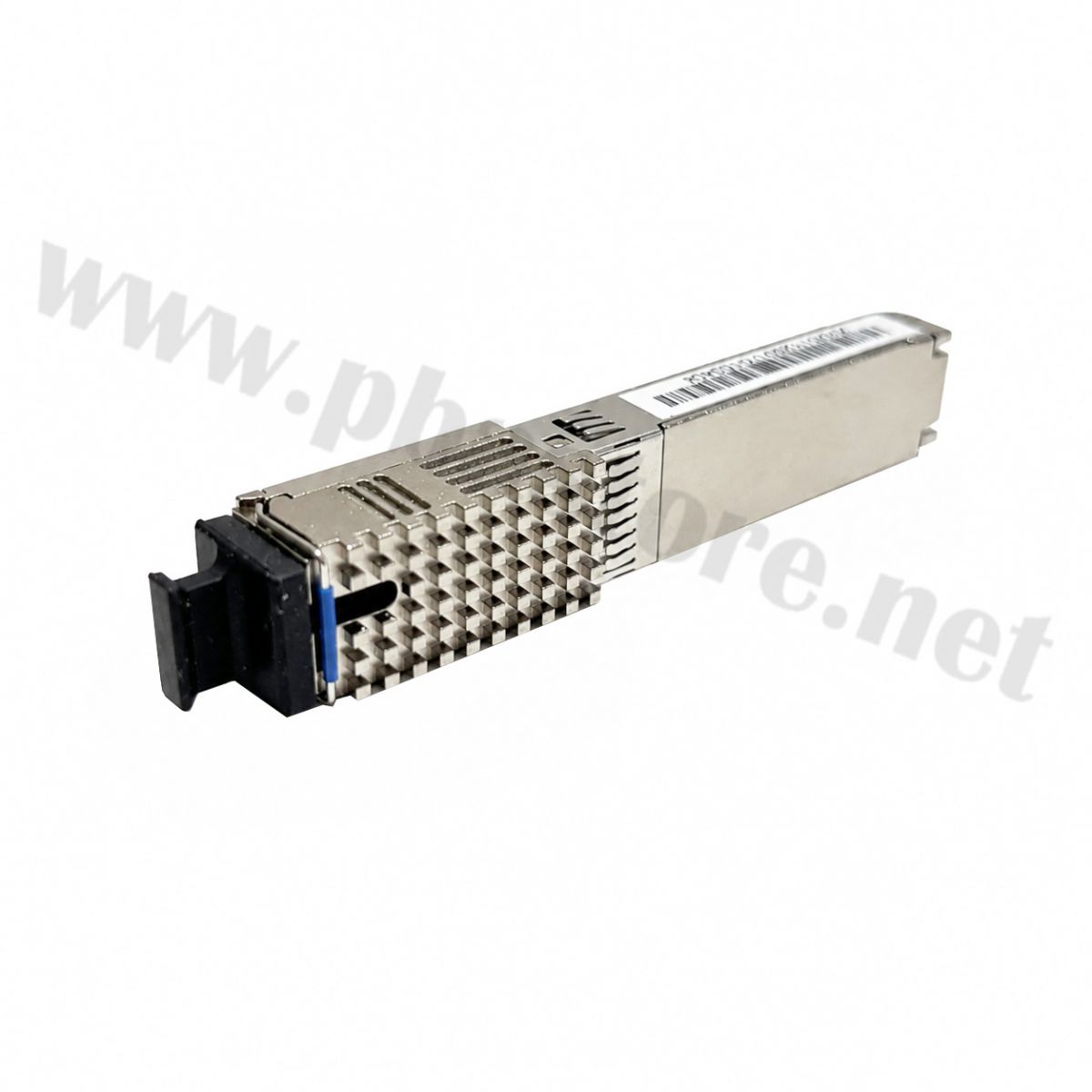

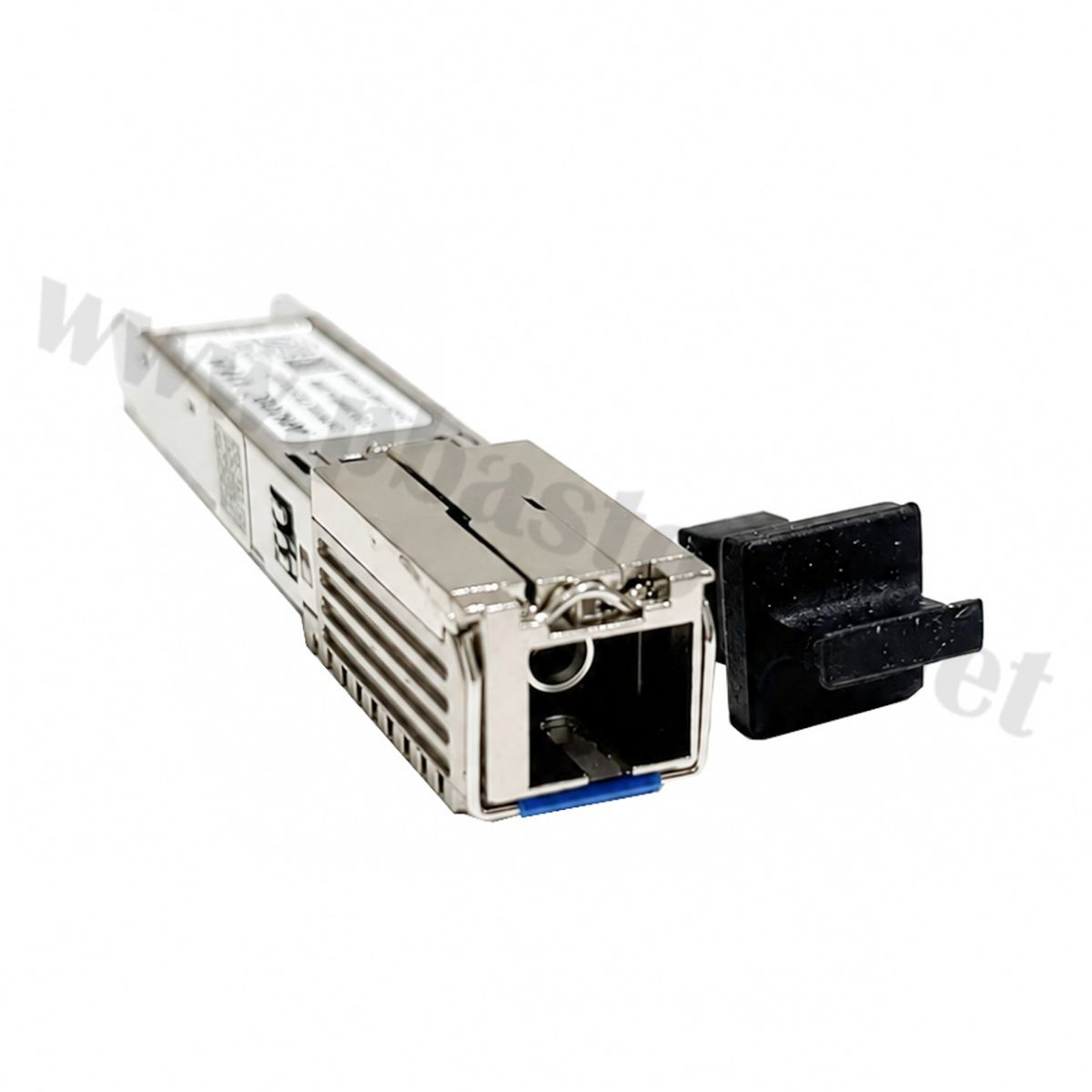

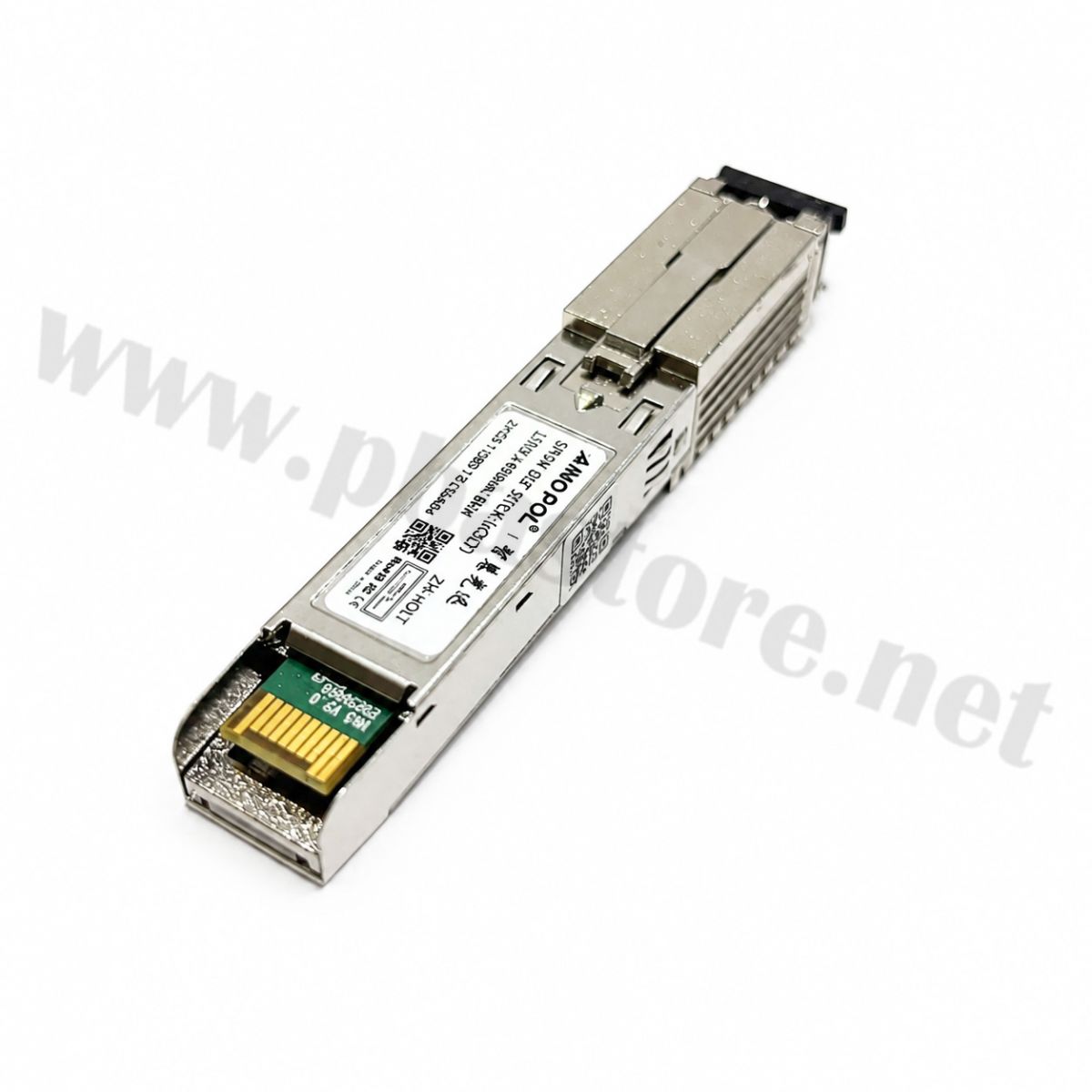

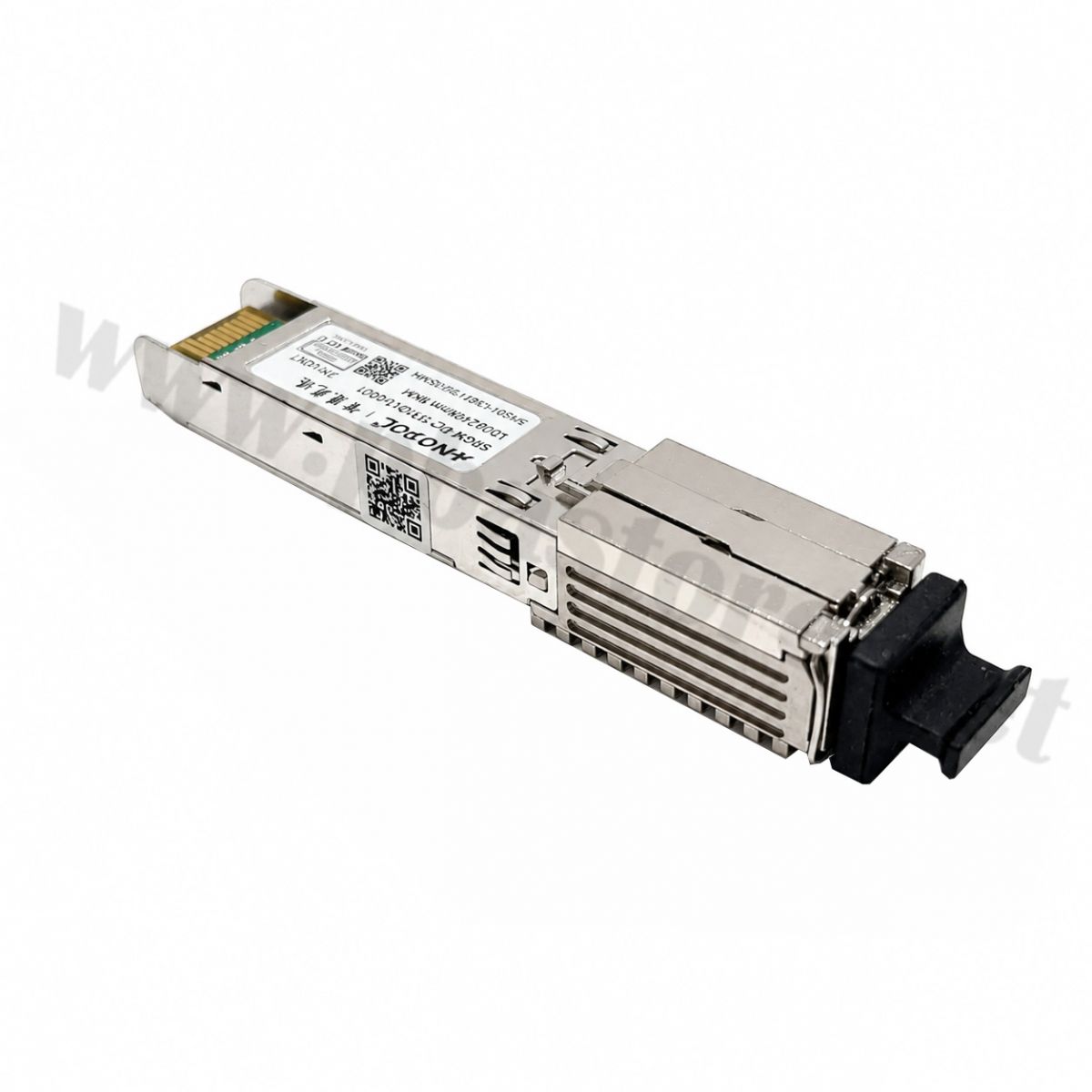

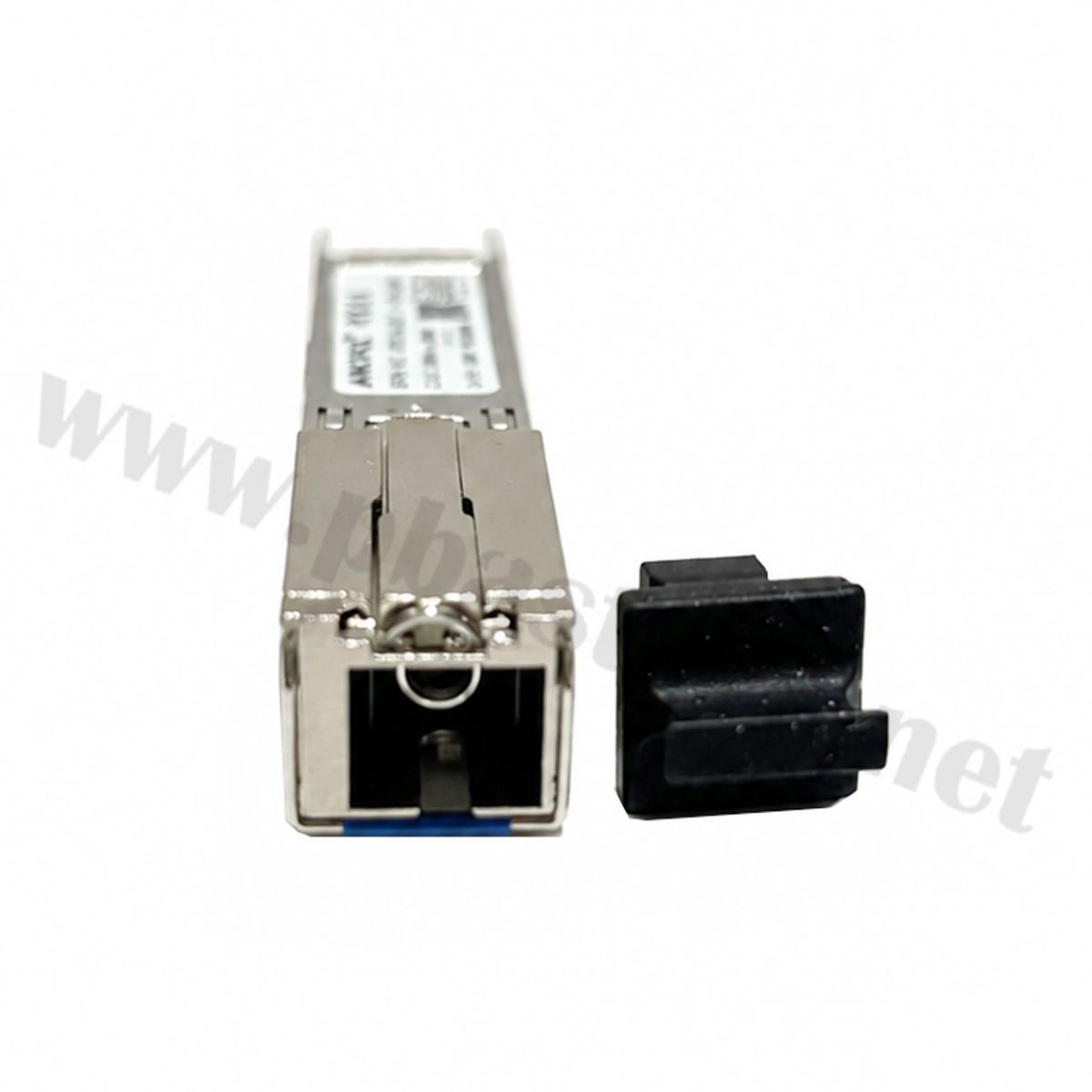

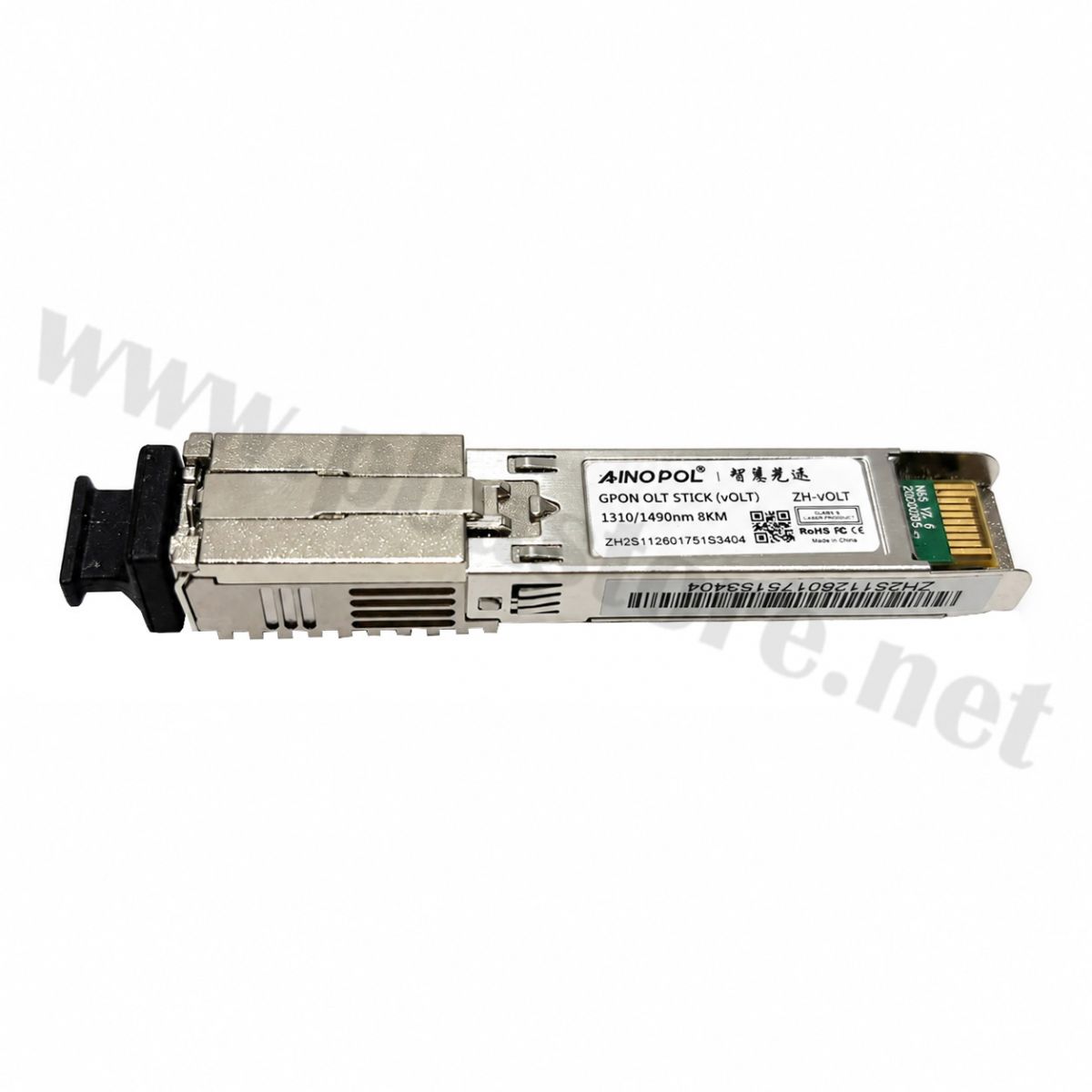

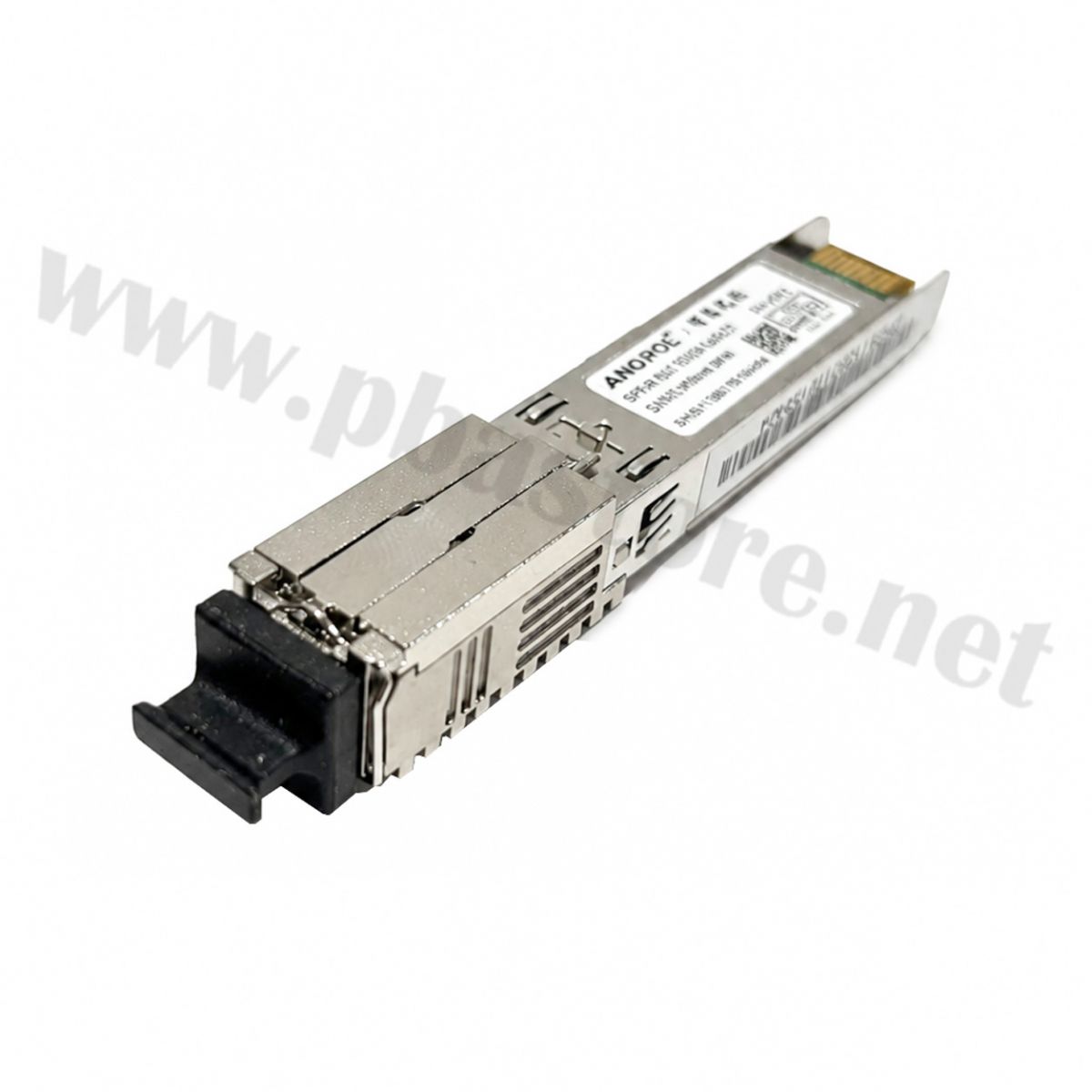

GPON OLT Stick SFP Module Virtual OLT 1.25G/2.5G สำหรับ Switch Router Firewall รองรับ 16 ONU รุ่น ZH-VOLT16 สำหรับติดตั้งใช้งานร่วมกับ Switch, Router และ Firewall เพื่อเพิ่มความสามารถในการเชื่อมต่อระบบ GPON โดยไม่จำเป็นต้องใช้ตู้ OLT ขนาดใหญ่ เหมาะสำหรับงานระบบเครือข่ายที่ต้องการโซลูชั่นขนาดกะทัดรัด ประหยัดพลังงาน และติดตั้งได้อย่างยืดหยุ่น
รองรับการเชื่อมต่อ ONU ได้สูงสุด 16 เครื่อง ผ่าน Single Fiber แบบ Bidirectional พร้อม GPON MAC ในตัว รองรับความเร็ว Downstream สูงสุด 2.488 Gbps และ Upstream 1.244 Gbps รวมถึงรองรับการส่งสัญญาณผ่านไฟเบอร์ Single Mode ระยะสูงสุด 8 กม. ตัวโมดูลเป็นแบบ Hot-Swappable และใช้พลังงานต่ำกว่า 2.5W จึงเหมาะสำหรับการนำไปประยุกต์ใช้ในระบบ Network, FTTH และระบบ All-Optical Network ที่ต้องการเพิ่มพอร์ต PON ให้กับอุปกรณ์เครือข่ายเดิม
ราคา 2,150 บาท
รุ่น :ZH-VOLT16(รหัสสินค้า :P05951)​


คุณสมบัติสินค้า
-เป็น GPON OLT Stick / Virtual OLT Module รูปแบบ SFP+ สำหรับใช้งานร่วมกับ Switch, Router และ Firewall
-รองรับการเชื่อมต่อ ONU สูงสุด 16 เครื่อง
-รองรับการรับส่งข้อมูลแบบ Single Fiber Bidirectional
-Downstream: 2.488 Gbps
-Upstream: 1.244 Gbps
-มี GPON MAC Function ในตัว
-ใช้พอร์ตแบบ SC Interface
-รองรับการ Hot-Swappable สามารถถอดเปลี่ยนโมดูลได้โดยสะดวก
-รองรับการส่งข้อมูลผ่าน Single-Mode Fiber ระยะสูงสุด 8 กม.
-ใช้พลังงานต่ำ น้อยกว่า 2.5W
-รองรับการทำงานในอุณหภูมิ -40°C ถึง 85°C
-รองรับ GPON Mode
-รองรับการเชื่อมต่อกับ HGU ONU จากผู้ผลิตรายอื่น ตามที่ระบุในเอกสาร
-รองรับการส่งผ่าน SVLAN และ CVLAN แบบ Transparent
-สามารถเพิ่ม PON Port สำหรับ Virtual OLT ให้กับ Switch หรือ Router
-ขนาดตัวสินค้าเพียง 75 × 12 × 22 มม. น้ำหนักสุทธิประมาณ 0.05 กก.
-แหล่งจ่ายไฟ 3.3V

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.ตรวจสอบอุปกรณ์ที่รองรับตรวจสอบว่า Switch, Router หรือ Firewall ที่ต้องการใช้งานรองรับโมดูล SFP+ และสามารถทำงานร่วมกับ GPON OLT Stick รุ่น ZH-VOLT16 ได้
2.ติดตั้งโมดูล ZH-VOLT16 เสียบโมดูล GPON OLT Stick เข้ากับช่อง SFP+ ของ Switch, Router หรือ Firewall ให้แน่นและถูกต้อง โดยตัวโมดูลรองรับการ Hot-Swappable
3.เชื่อมต่อสายไฟเบอร์ออปติกเชื่อมต่อสาย Fiber Optic แบบ Single Mode เข้ากับ SC Interface ของ ZH-VOLT16 เพื่อเชื่อมต่อไปยังระบบ GPON/ONU
4.เชื่อมต่อ ONU สามารถเชื่อมต่อ ONU ได้สูงสุด 16 เครื่อง ผ่านระบบ GPON โดยรองรับการรับส่งข้อมูลแบบ Single Fiber Bidirectional
5.ตั้งค่าระบบเครือข่าย ตั้งค่า Switch, Router หรือ Firewall ให้เหมาะสมกับระบบที่ใช้งาน รวมถึงกำหนด VLAN ตามโครงสร้างเครือข่าย โดย ZH-VOLT16 รองรับ SVLAN และ CVLAN แบบ Transparent Transmission
6.ตรวจสอบการเชื่อมต่อ ตรวจสอบสถานะ Link และการทำงานของระบบ GPON จากอุปกรณ์เครือข่ายและ ONU ที่เชื่อมต่อ เพื่อให้มั่นใจว่าสามารถรับส่งข้อมูลได้ตามปกติ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี
-ขนาดกะทัดรัด ติดตั้งในช่อง SFP+ ของ Switch, Router หรือ Firewall ได้ ช่วยลดพื้นที่และอุปกรณ์ที่ต้องใช้
-เปลี่ยนอุปกรณ์เครือข่ายเดิมให้รองรับ GPON โดยเพิ่ม PON Port สำหรับ Virtual OLT ได้โดยไม่ต้องติดตั้ง OLT แบบตู้ขนาดใหญ่
-รองรับ ONU สูงสุด 16 เครื่อง เหมาะสำหรับระบบเครือข่ายขนาดเล็กถึงขนาดกลาง
-ประหยัดพลังงาน ใช้พลังงานต่ำกว่า 2.5W
-รองรับ Hot-Swappable ช่วยให้การติดตั้งหรือเปลี่ยนโมดูลทำได้สะดวก
-รองรับ Single Fiber Bidirectional ช่วยให้รับส่งข้อมูลผ่านไฟเบอร์เส้นเดียว
-รองรับการส่งข้อมูลผ่าน Single-Mode Fiber สูงสุด 8 กม.
-รองรับ SVLAN และ CVLAN Transparent Transmission สำหรับการจัดการโครงสร้าง VLAN ในระบบเครือข่าย

ประโยชน์ในการใช้งาน
-เหมาะสำหรับนำไปสร้างระบบ FTTH / GPON โดยใช้ Switch, Router หรือ Firewall ที่มีช่อง SFP+
-เหมาะสำหรับผู้ดูแลระบบที่ต้องการ เพิ่มความสามารถด้าน GPON ให้กับระบบ Network เดิม
-ช่วยลดขนาดและความซับซ้อนของระบบ เมื่อเทียบกับการติดตั้งอุปกรณ์ OLT แบบแยกชุด
-เหมาะสำหรับงาน Network Infrastructure, อาคารสำนักงาน, โรงแรม, หอพัก และระบบกระจายอินเทอร์เน็ต ที่ต้องการเชื่อมต่อ ONU หลายจุด
-ช่วยให้สามารถออกแบบระบบเครือข่ายได้ยืดหยุ่นขึ้น เนื่องจากโมดูลสามารถติดตั้งกับอุปกรณ์เครือข่ายที่รองรับได้
-เหมาะกับงานที่ต้องการโซลูชัน ขนาดเล็ก ประหยัดพลังงาน และคุ้มค่า สำหรับการเชื่อมต่อแบบ Optical Network

ข้อควรระวัง
-ตรวจสอบ ความเข้ากันได้ของ Switch, Router หรือ Firewall ก่อนติดตั้ง เนื่องจากอุปกรณ์ปลายทางต้องรองรับโมดูล SFP+ และการทำงานของ Virtual OLT
-ตรวจสอบชนิดของ สาย Fiber Optic และหัว SC ให้ตรงกับระบบก่อนเชื่อมต่อ
-ควรตรวจสอบระยะและคุณภาพของสาย Single-Mode Fiber โดยผลิตภัณฑ์ระบุระยะส่งสูงสุด 8 กม.
-ปิดหรือถอดการเชื่อมต่ออย่างเหมาะสมก่อนดำเนินการติดตั้งหรือเปลี่ยนโมดูล หากอุปกรณ์เครือข่ายต้นทางไม่รองรับการ Hot-Swap
-หลีกเลี่ยงการสัมผัสบริเวณขั้วต่อไฟเบอร์โดยตรง และควรป้องกันฝุ่นหรือสิ่งสกปรกเข้าสู่พอร์ต SC
-ตรวจสอบการตั้งค่า GPON, ONU และ VLAN (SVLAN/CVLAN) ให้ถูกต้องก่อนใช้งานจริง
-ควรติดตั้งและใช้งานภายในช่วงอุณหภูมิที่ผู้ผลิตกำหนด -40°C ถึง 85°C

อุปกรณ์ที่จะได้รับ
1) GPON OLT Stick Module Virtual OLT รุ่น ZH-VOLT16 x 1 ตัว
