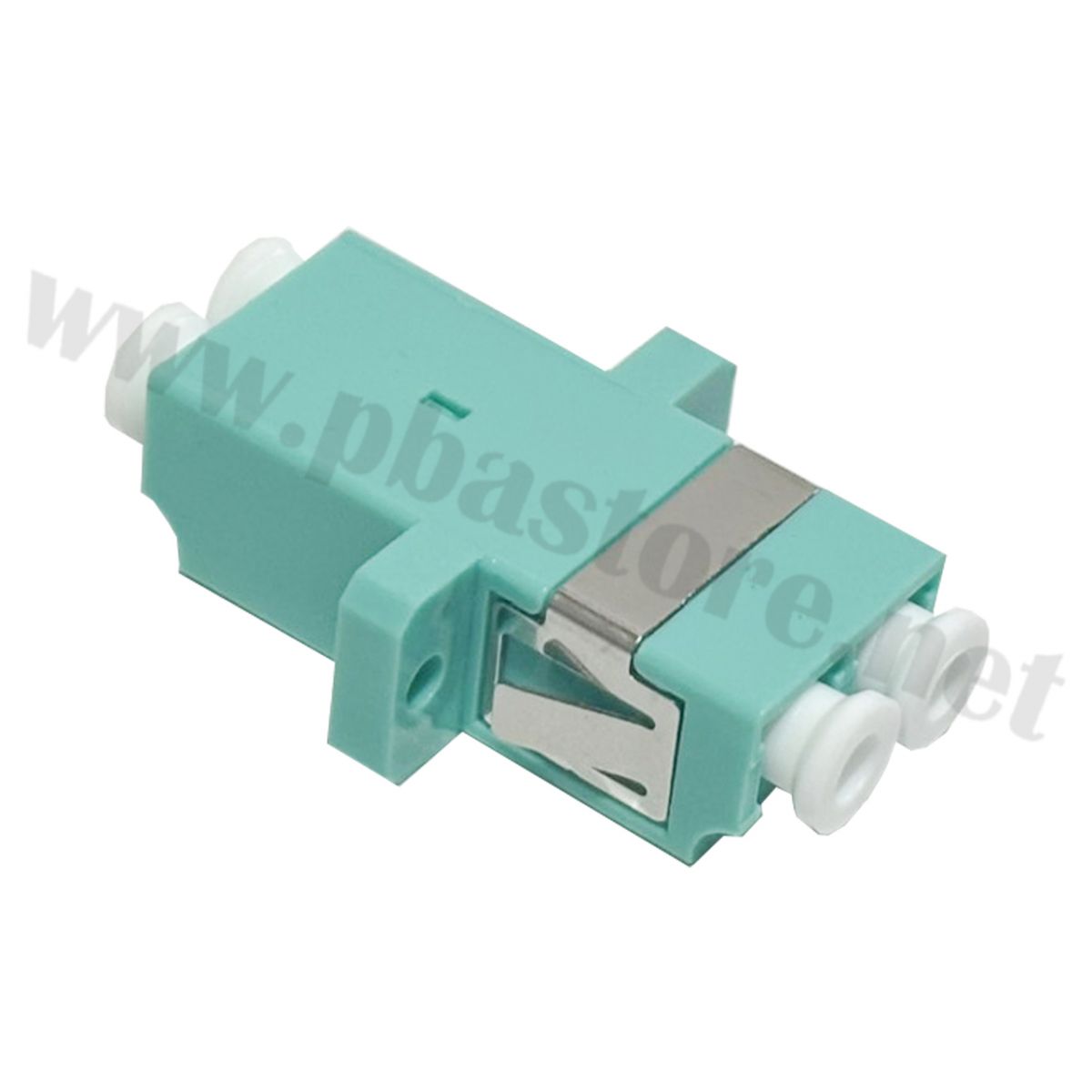

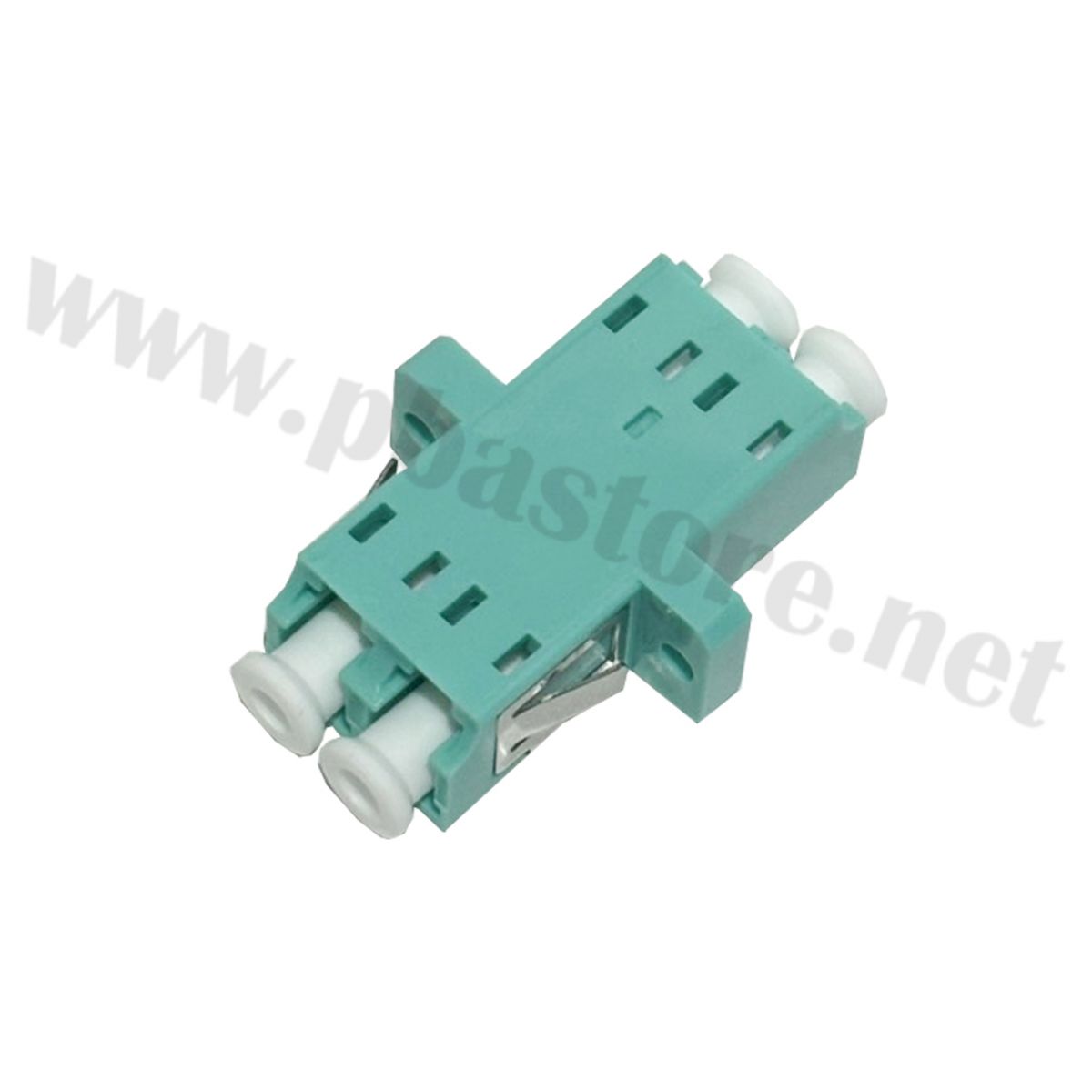

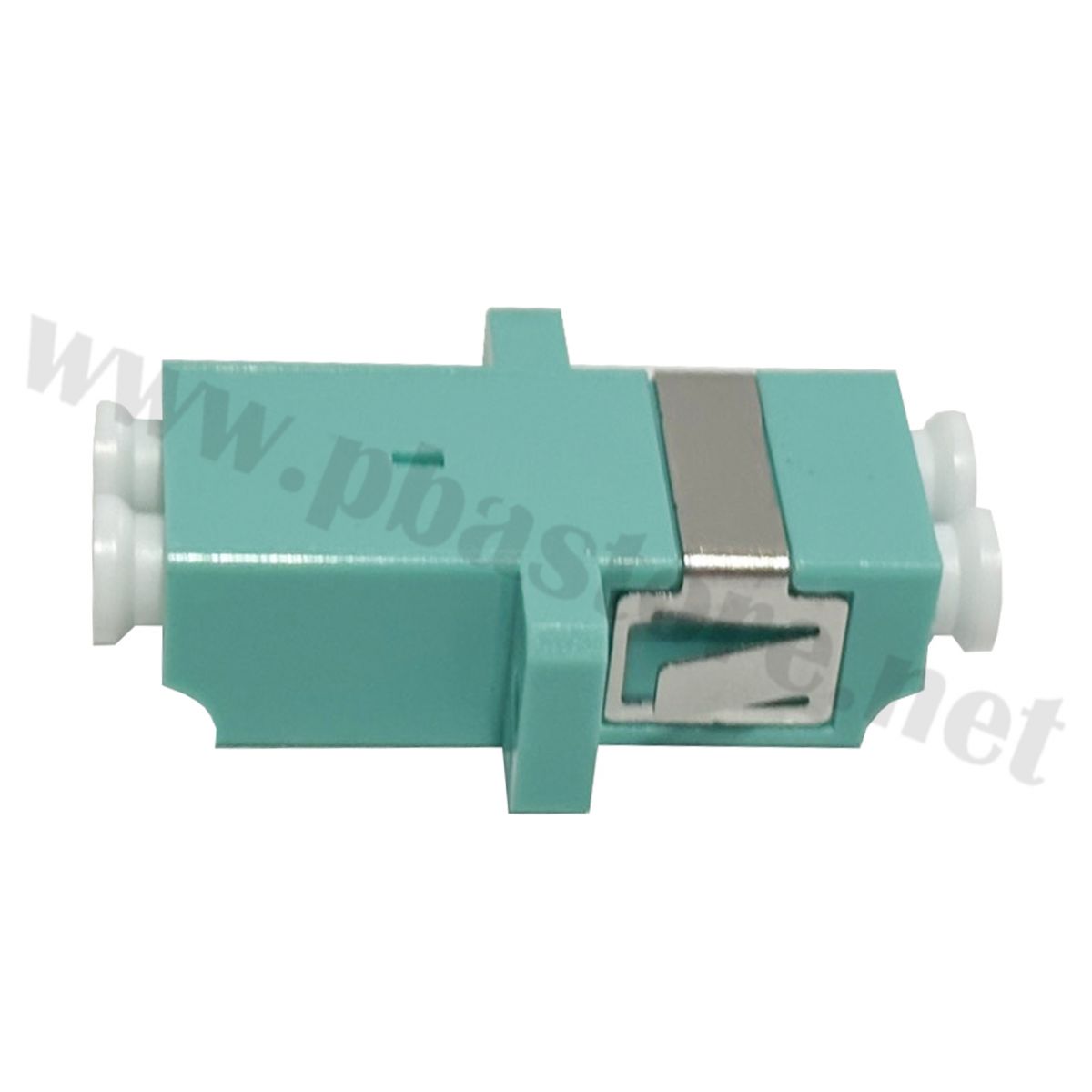

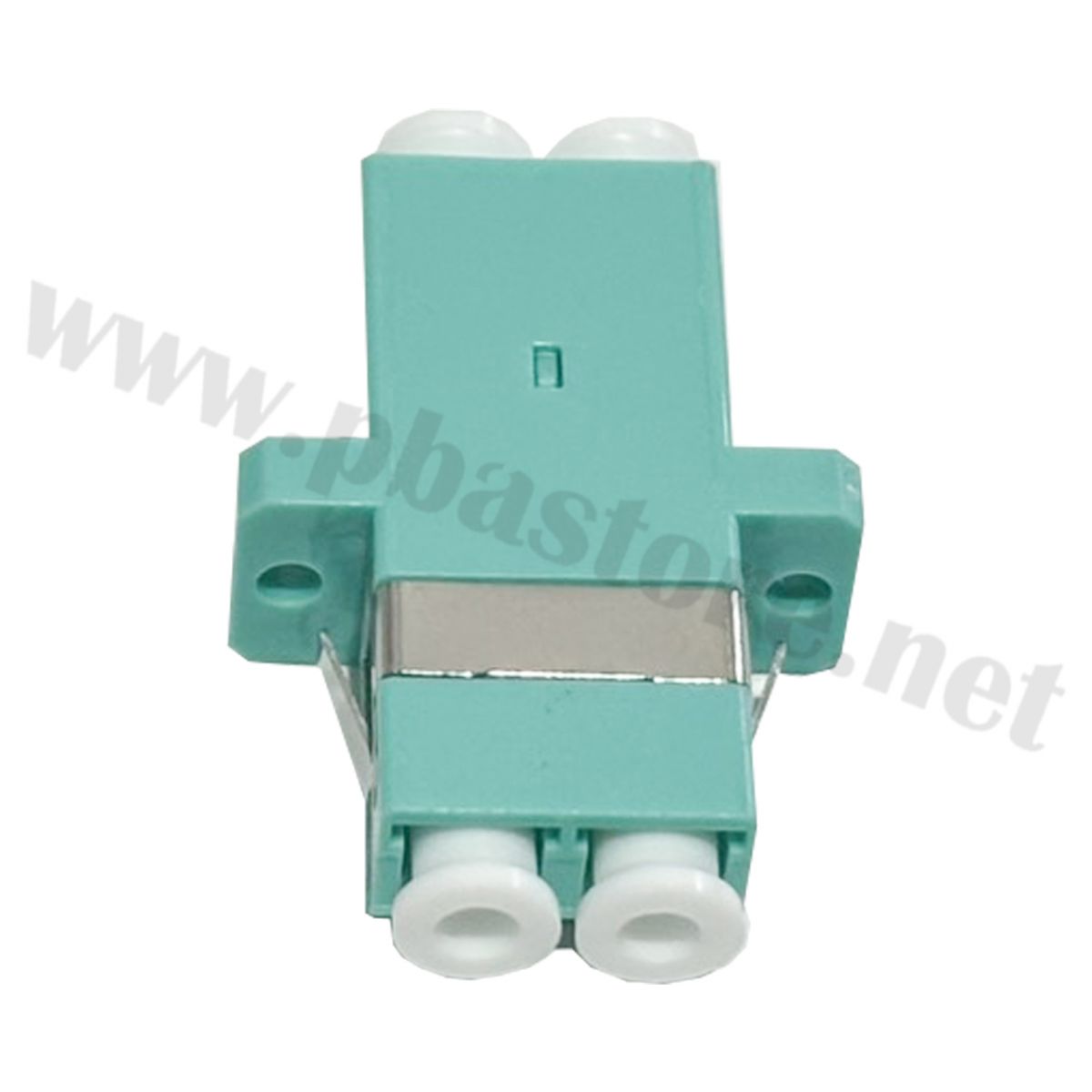

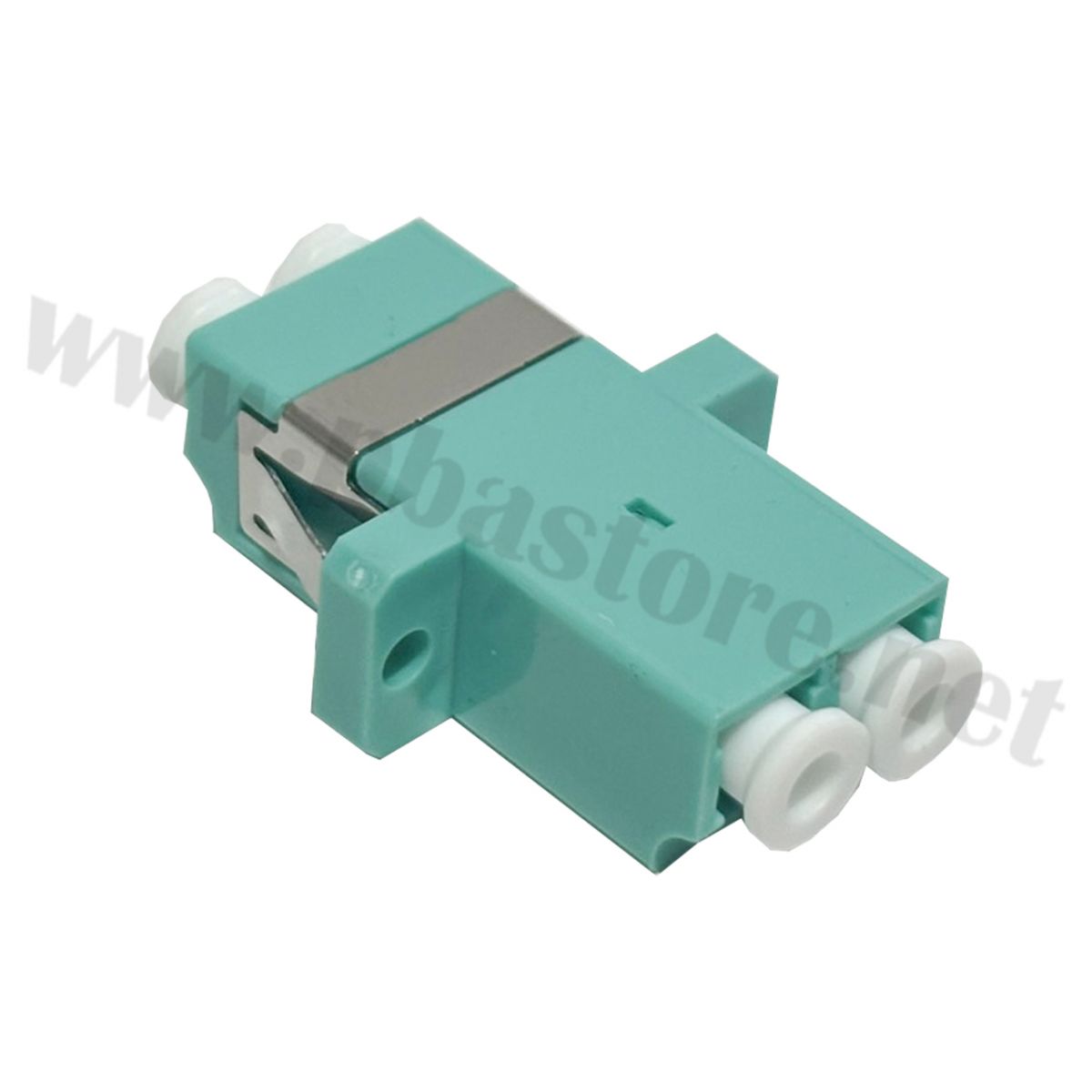

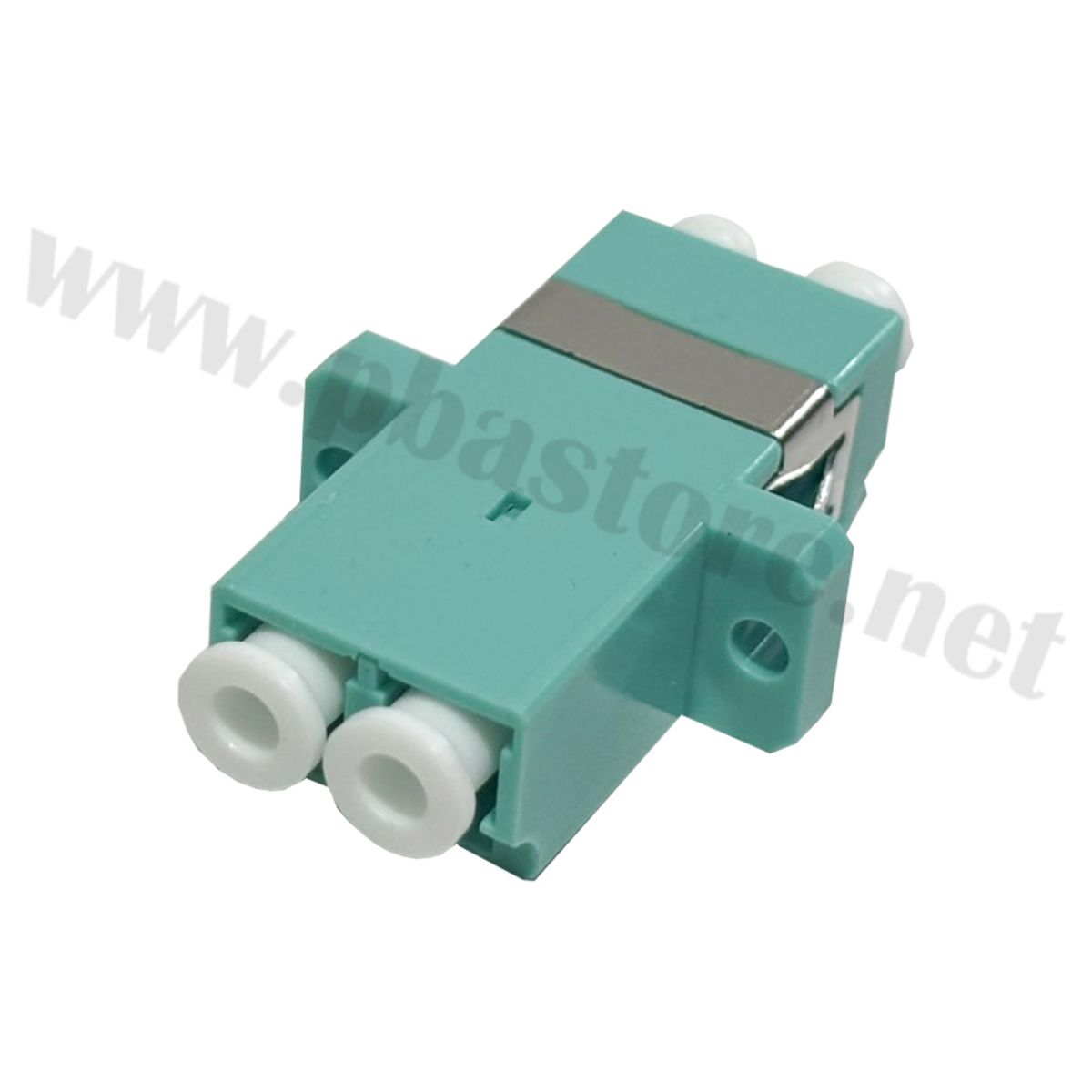

ต่อตรงไฟเบอร์ออฟติก LC Duplex (OM3) Adapter MM, Multi-mode, (Sky Color แบบ With Flange) เป็นอะแดปเตอร์สำหรับเชื่อมต่อหัวคอนเนคเตอร์ไฟเบอร์ออปติกชนิด LC Duplex เข้าด้วยกัน
เหมาะสำหรับระบบ Multi-mode OM3 โดยตัวอะแดปเตอร์ผลิตจากวัสดุคุณภาพสูง ภายในใช้ Ceramic Sleeve เพื่อช่วยจัดแนวแกนไฟเบอร์ให้แม่นยำ ลดการสูญเสียของสัญญาณ และรองรับการใช้งานในระบบเครือข่ายความเร็วสูง เช่น Data Center, FTTx, LAN และระบบสื่อสารผ่านใยแก้วนำแสง ตัวเครื่องสี Aqua (Sky Color) ใช้สำหรับระบุว่าเป็นมาตรฐาน OM3 ได้อย่างชัดเจน พร้อมหน้าแปลน (With Flange) สำหรับยึดติดกับแผง Patch Panel หรือกล่อง ODF ได้อย่างมั่นคง
ราคา 18 บาท
รุ่น :AD-LCMM-OM3DX(รหัสสินค้า :P05850)​​

คุณสมบัติสินค้า
-รองรับหัวเชื่อมต่อ LC Duplex
-รองรับสายไฟเบอร์ Multi-mode OM3 (50/125µm)
-สี Aqua (Sky Color) สำหรับมาตรฐาน OM3
-แบบ With Flange ติดตั้งกับ Patch Panel หรือ ODF ได้แน่นหนา
-ใช้ Ceramic Ferrule/Sleeve ช่วยลดการสูญเสียของสัญญาณ
-ค่า Insertion Loss ≤ 0.3 dB
-ค่า Return Loss > 35 dB (Multimode)
-รองรับการเสียบใช้งานมากกว่า 1,000 ครั้ง
-ผลิตจากวัสดุ Plastic + Metal แข็งแรง ทนทาน
-ออกแบบแบบ Integrated Design
-อุณหภูมิการใช้งาน -25°C ถึง +70°C
-อุณหภูมิการจัดเก็บ -25°C ถึง +70°C

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1)ติดตั้ง Adapter ลงบน Patch Panel, ODF หรือ Faceplate โดยยึดผ่านหน้าแปลน (Flange)
2)ตรวจสอบความสะอาดของหัวคอนเนคเตอร์ LC ก่อนใช้งาน
3)เสียบหัว LC Duplex จากทั้งสองด้านจนล็อกแน่น
4)ตรวจสอบค่าการเชื่อมต่อด้วย Optical Power Meter หรือ OTDR หากต้องการความแม่นยำ
5)เมื่อไม่ได้ใช้งาน ควรปิดฝาป้องกันฝุ่นเพื่อยืดอายุการใช้งานของ Ceramic Sleeve

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี
-ลดการสูญเสียของสัญญาณแสง
-Ceramic Sleeve ให้การจัดแนวคอนเนคเตอร์แม่นยำ
-ติดตั้งง่ายด้วยหน้าแปลน (With Flange)
-รองรับการใช้งานซ้ำได้หลายครั้ง
-แข็งแรง ทนทาน อายุการใช้งานยาวนาน
-สี Aqua ช่วยแยกประเภทสาย OM3 ได้ง่าย ลดความผิดพลาดในการติดตั้ง
-เหมาะสำหรับงานระบบไฟเบอร์ความเร็วสูงและงาน Data Center

ประโยชน์ในการใช้งาน
-ใช้เชื่อมต่อสาย Patch Cord LC Duplex เข้าหากัน
-ใช้ติดตั้งในตู้ Rack, ODF และ Fiber Patch Panel
-เหมาะสำหรับระบบ FTTx
-ใช้งานในระบบ LAN และ Data Center
-ใช้กับระบบ Fiber Optic Communication
-ใช้งานร่วมกับอุปกรณ์ทดสอบไฟเบอร์ เช่น Optical Power Meter และ OTDR
-เหมาะสำหรับงานขยายหรือซ่อมบำรุงระบบไฟเบอร์ออปติก

ข้อควรระวัง
-ห้ามใช้กับหัวคอนเนคเตอร์คนละประเภท เช่น SC หรือ FC
-ควรใช้เฉพาะกับสาย Multi-mode OM3 เพื่อให้ได้ประสิทธิภาพสูงสุด
-หลีกเลี่ยงฝุ่น สิ่งสกปรก และความชื้นบริเวณ Ceramic Sleeve
-ห้ามสัมผัสปลาย Ferrule โดยตรง
-ไม่ควรดึงสายไฟเบอร์แรงเกินไป เพราะอาจทำให้เกิดความเสียหาย
-ควรปิด Dust Cap ทุกครั้งเมื่อไม่ได้ใช้งาน

อุปกรณ์ที่จะได้รับ
1)LC Duplex (OM3) Fiber Optic Adapter MM แบบ With Flange จำนวน 1 ชิ้น
