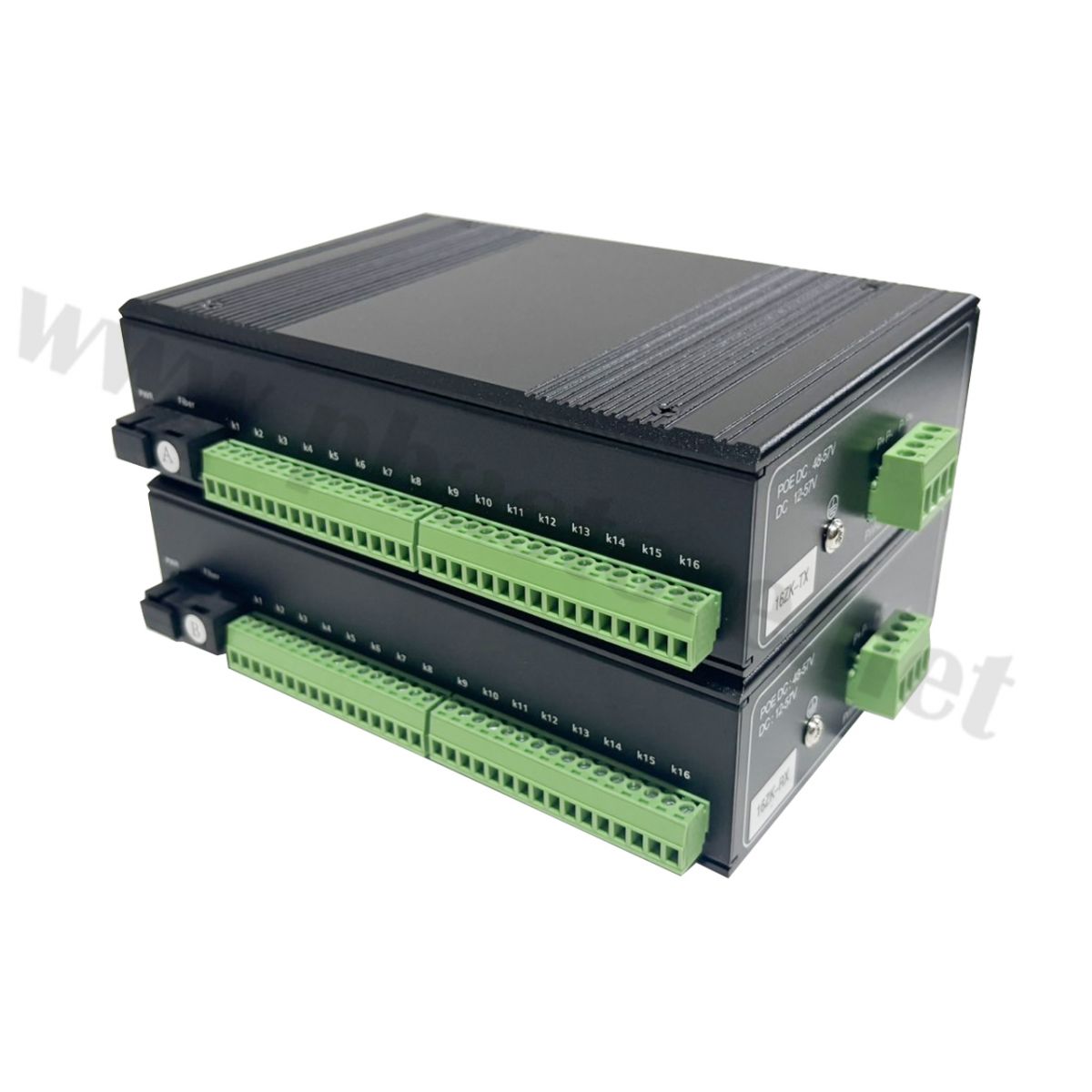

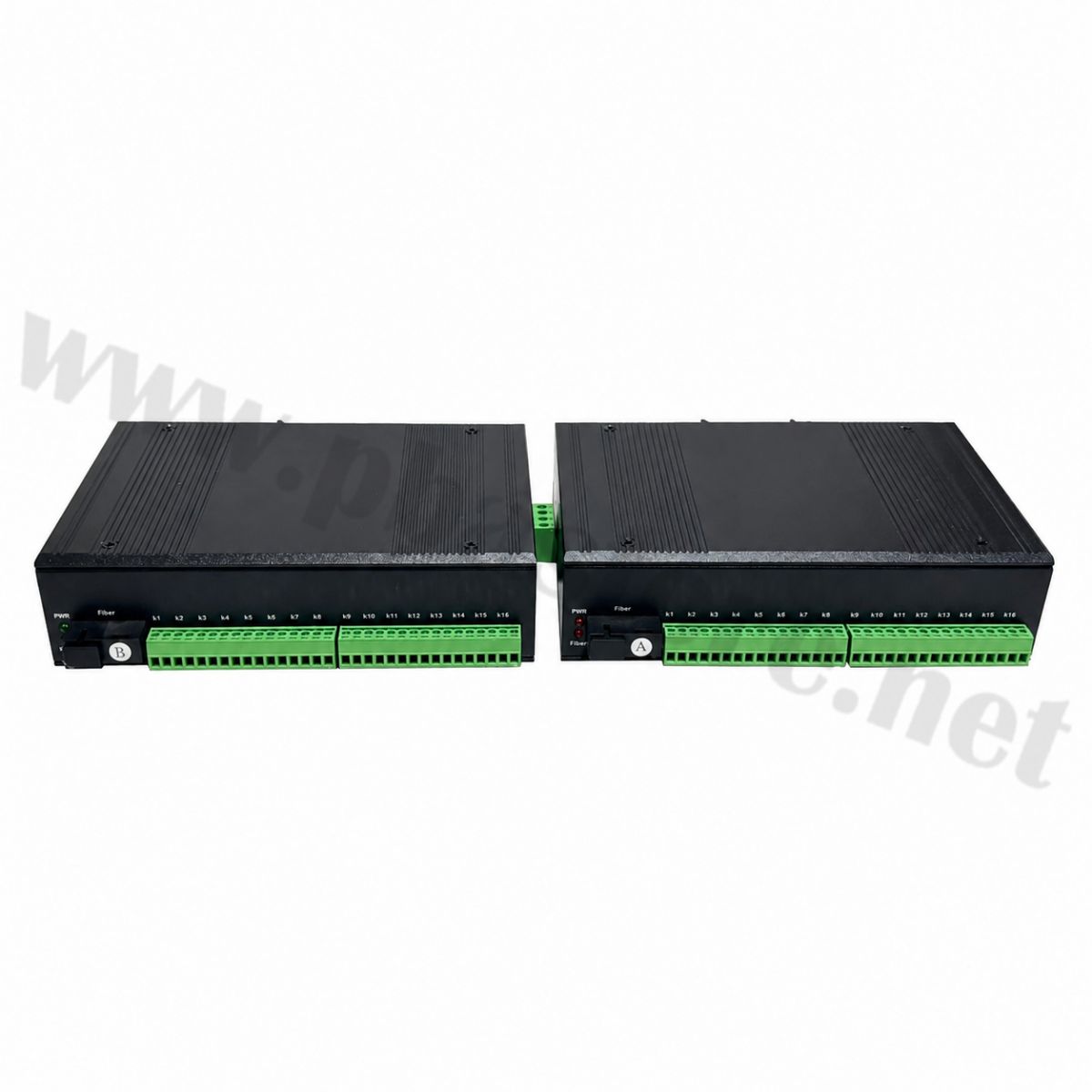

Industrial 16CH Dry Contact Optic Converter (One Way) With Power Adapter เป็นอุปกรณ์แปลงสัญญาณ Dry Contact จำนวน 16 ช่องสัญญาณ ให้สามารถส่งผ่านสายไฟเบอร์ออปติกได้ในระยะไกล โดยรองรับการส่งสัญญาณแบบ One Way (Unidirectional)
เหมาะสำหรับงานระบบอุตสาหกรรม ระบบควบคุมอัตโนมัติ (Automation), ระบบ Alarm, PLC, SCADA, ระบบรักษาความปลอดภัย และงานควบคุมระยะไกลที่ต้องการความเสถียร ลดปัญหาสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้า (EMI) และป้องกันปัญหากราวด์ลูปได้อย่างมีประสิทธิภาพ
ราคา 3,550 บาท
รุ่น :  IDT-16CH-One Way (รหัสสินค้า :P05849)​​

คุณสมบัติสินค้า

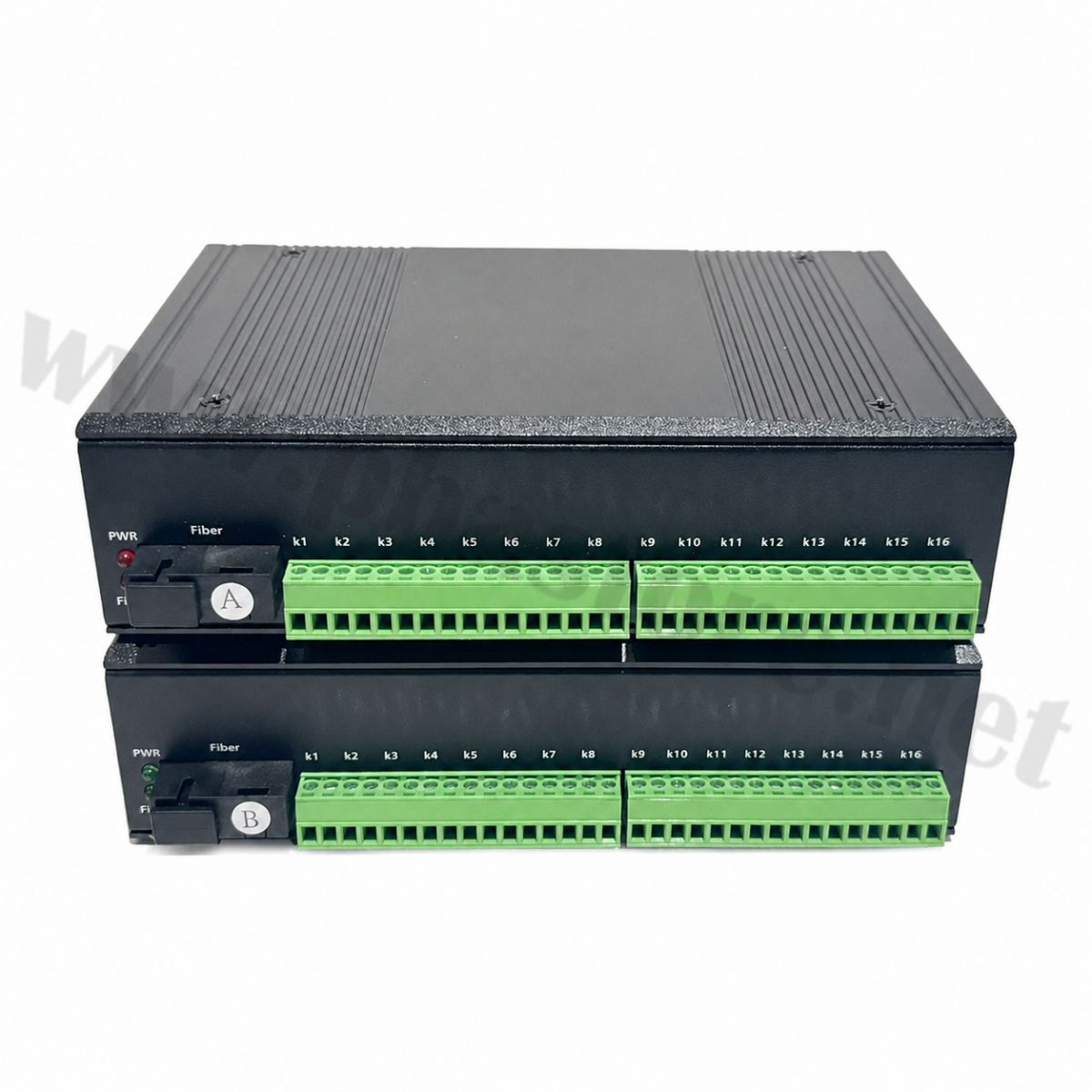

-รองรับ Dry Contact จำนวน 16 ช่องสัญญาณ
-รองรับการส่งข้อมูลแบบ One Way (Unidirectional)
-ส่งสัญญาณผ่านสายไฟเบอร์ออปติก 1 เส้น
-รองรับการเชื่อมต่อแบบ Point-to-Point
-ส่งข้อมูลแบบ Digital ไม่บีบอัด (Uncompressed) และไม่สูญเสียข้อมูล
-รองรับเทคโนโลยี WDM / CWDM / DWDM
-รองรับสายไฟเบอร์ทั้ง Single Mode และ Multi Mode
-ระยะส่งข้อมูล
-Multi Mode สูงสุดประมาณ 2 กม.
-Single Mode สูงสุด 20 กม. (และมีรุ่นรองรับได้ถึง 40/60/100 กม.)

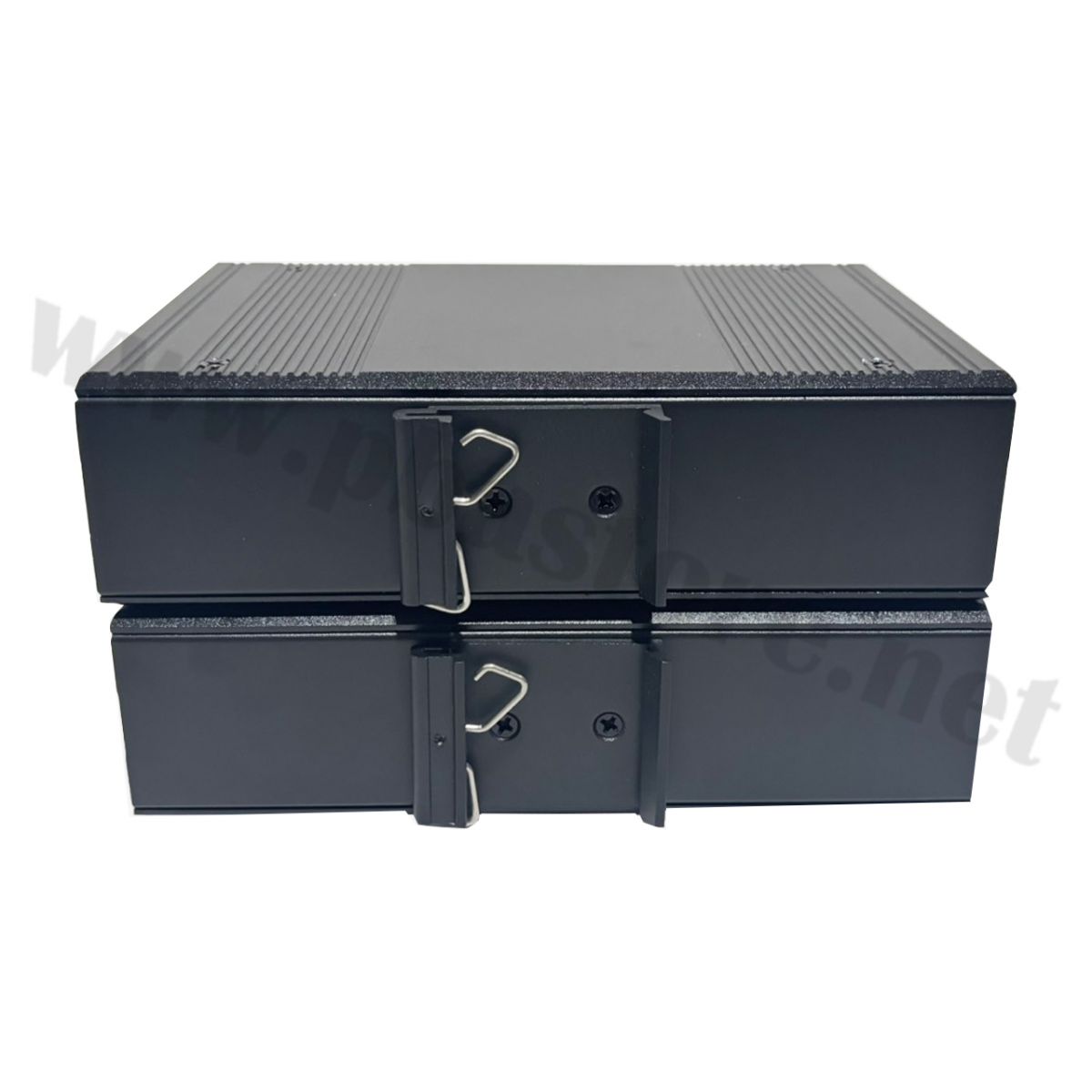

-ติดตั้งบน DIN Rail

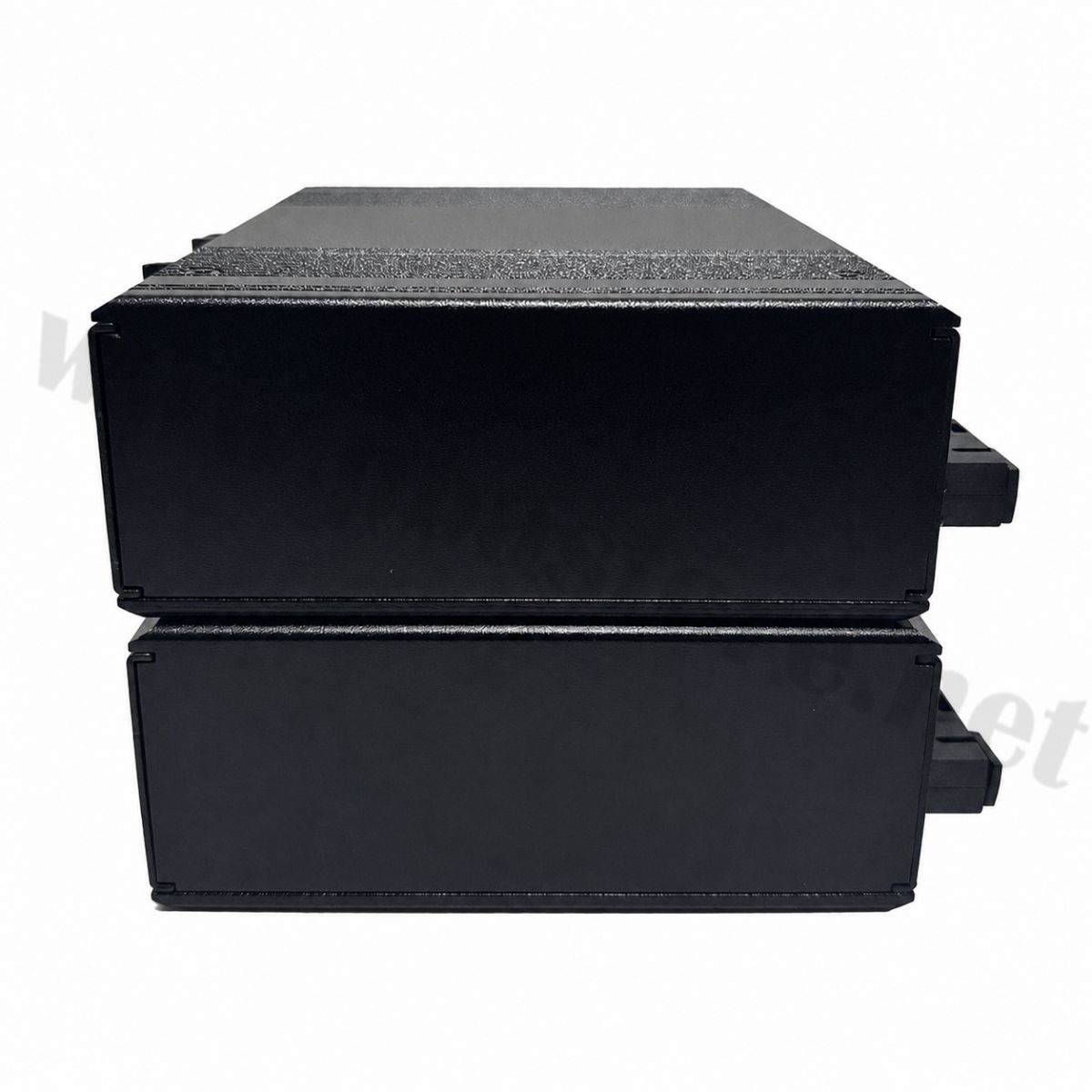

-ตัวเครื่องอลูมิเนียม แข็งแรง ระบายความร้อนได้ดี

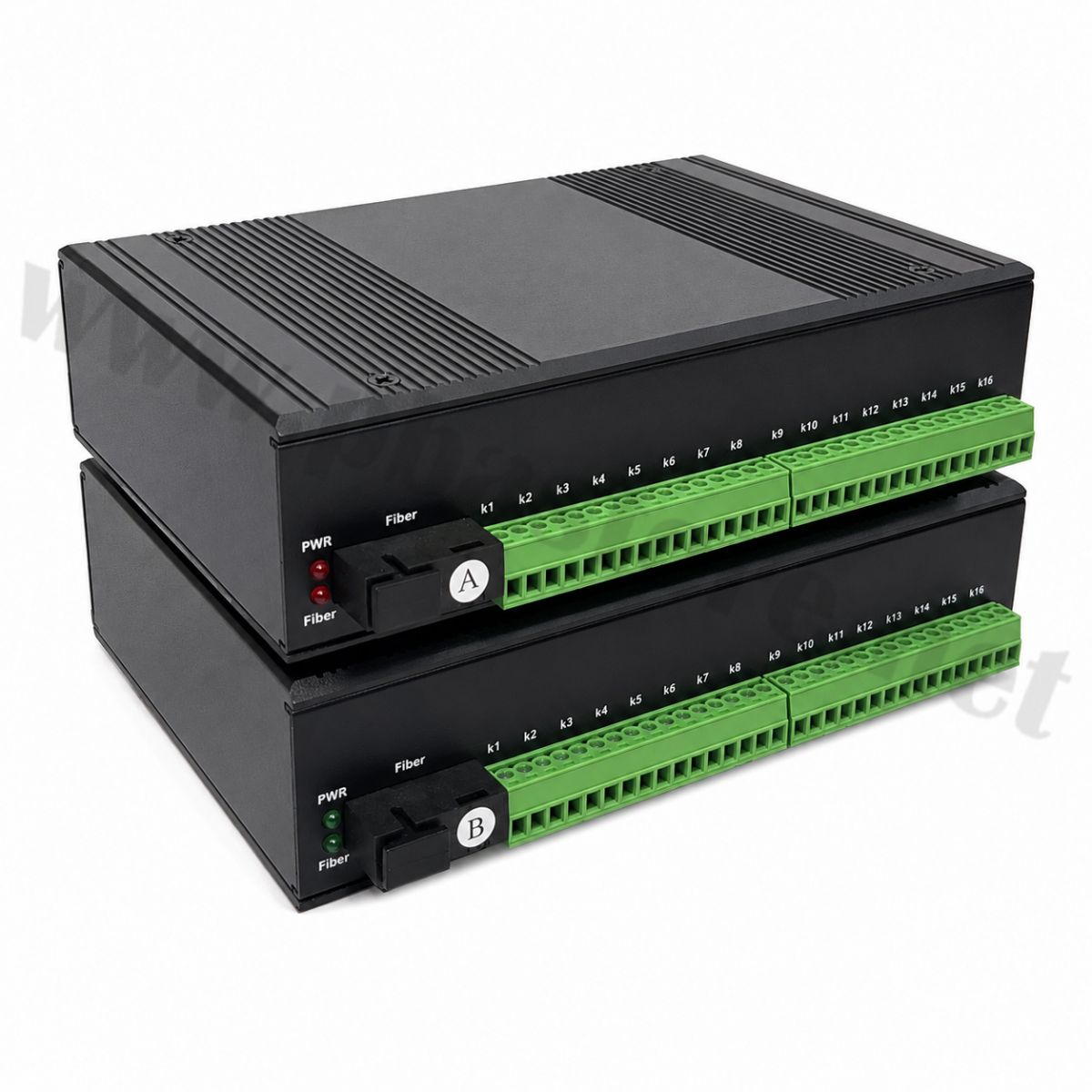

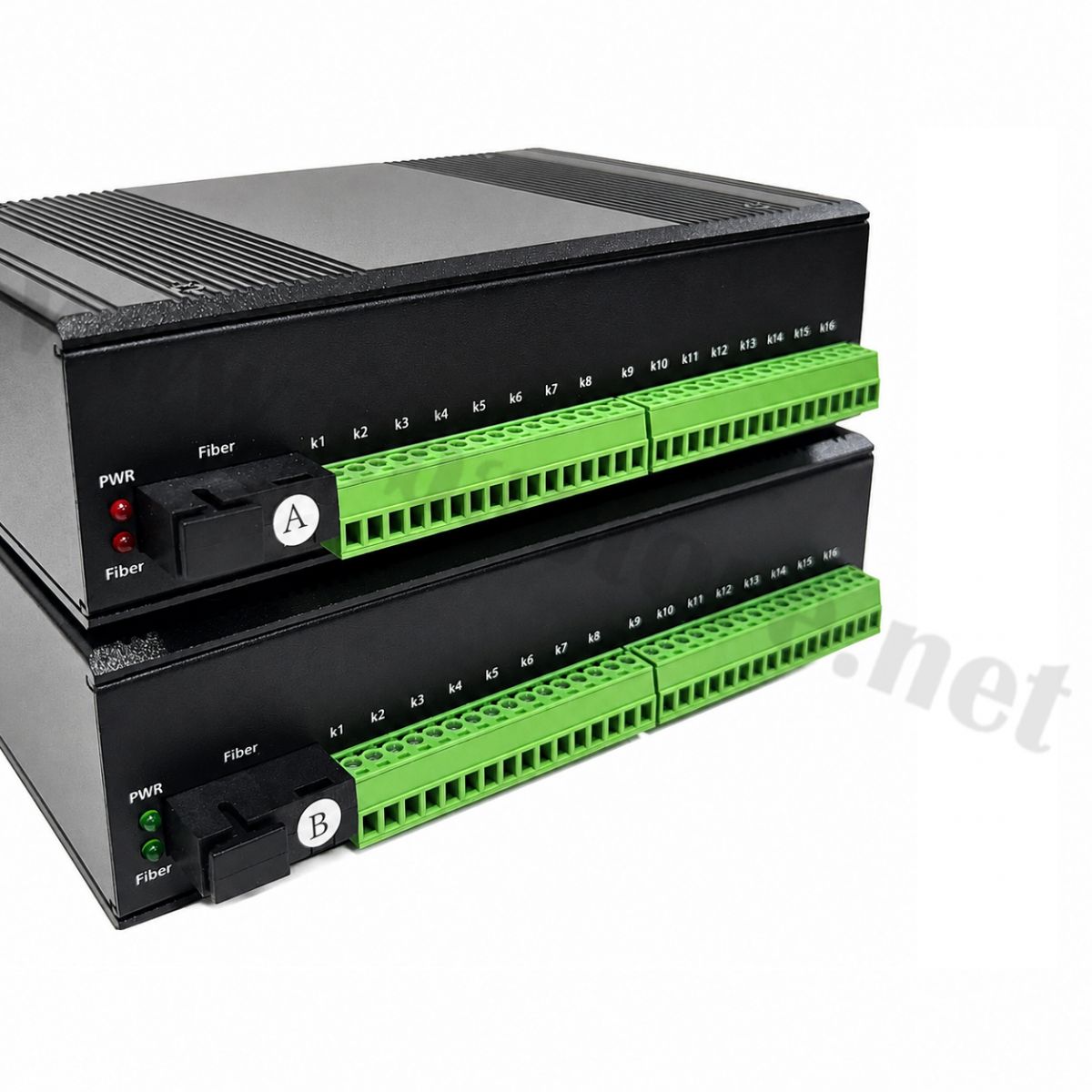

-มีไฟ LED แสดงสถานะ Power, Fiber Link และ Data
-รองรับการทำงานในอุณหภูมิ -40°C ถึง +85°C

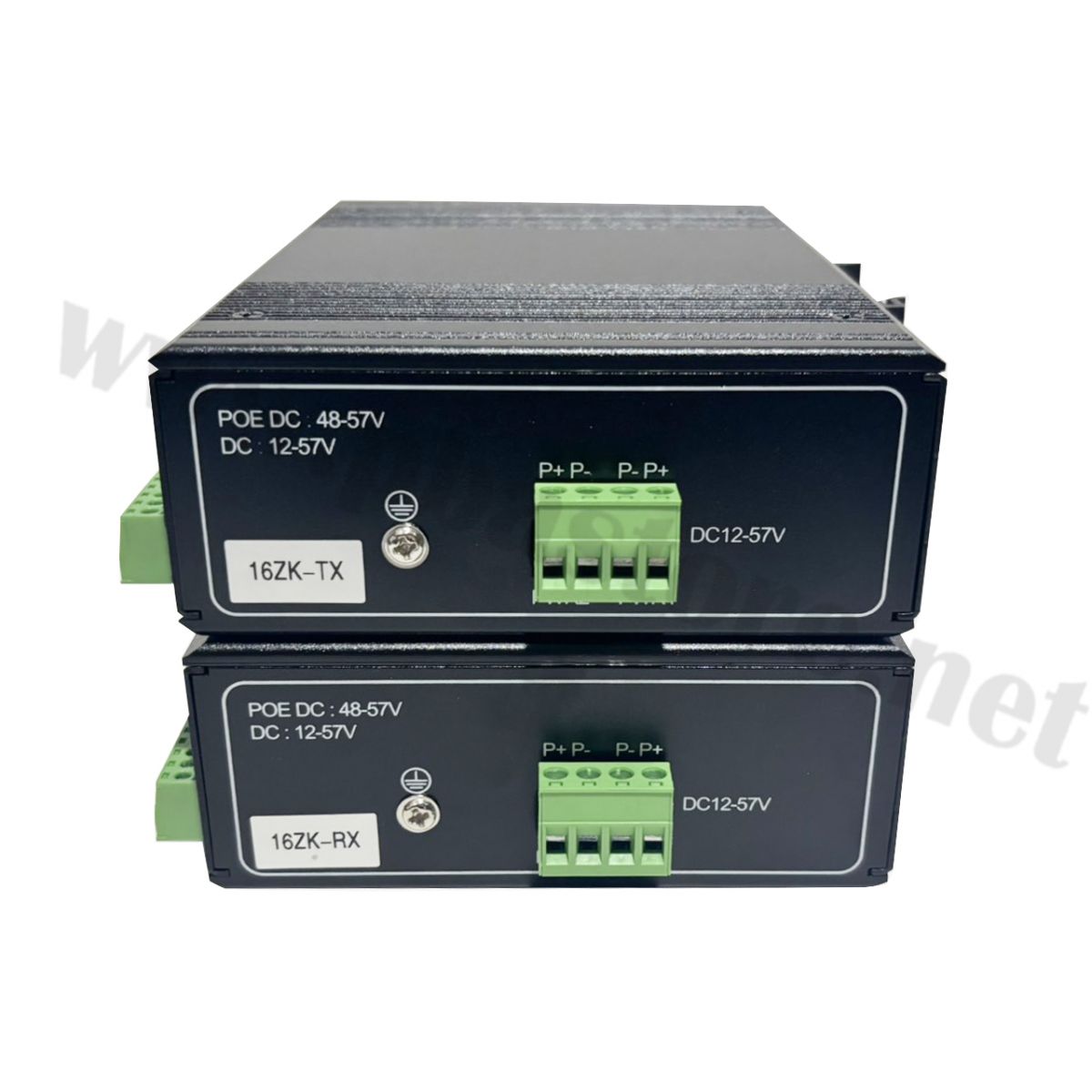

-ใช้ไฟเลี้ยง DC 12V 1A
-กินไฟประมาณ 12W
-ค่า MTBF มากกว่า 100,000 ชั่วโมง

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1)ติดตั้งตัวส่ง (TX) และตัวรับ (RX) ในตำแหน่งที่ต้องการ
2)เชื่อมต่อสาย Fiber Optic ระหว่างทั้งสองอุปกรณ์
3)ต่อสาย Dry Contact จากอุปกรณ์ต้นทาง เช่น PLC, Alarm, Sensor หรือ Relay เข้าช่อง Terminal
4)เชื่อมต่อปลายทางเข้ากับอุปกรณ์ควบคุมหรือระบบรับสัญญาณ
5)จ่ายไฟ DC 12V ให้กับทั้งสองเครื่อง
6)ตรวจสอบไฟ LED ว่า Power และ Fiber Link ทำงานปกติ
7)ทดสอบการเปิด-ปิดสัญญาณแต่ละช่องก่อนใช้งานจริง

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี
-ส่งสัญญาณได้ไกลกว่าสายทองแดงหลายเท่า
-ป้องกันสัญญาณรบกวน EMI และ RFI
-ลดปัญหา Ground Loop
-ป้องกันผลกระทบจากฟ้าผ่าและไฟกระชากระหว่างอาคาร
-ส่งสัญญาณได้พร้อมกันถึง 16 ช่อง
-ติดตั้งง่าย ไม่ต้องตั้งค่าซอฟต์แวร์
-รองรับการทำงานต่อเนื่องในสภาพแวดล้อมอุตสาหกรรม
-ความเสถียรสูงและบำรุงรักษาง่าย

ประโยชน์ในการใช้งาน
-ระบบ Alarm และ Fire Alarm
-ระบบ PLC และ SCADA
-ระบบควบคุมโรงงานอุตสาหกรรม
-ระบบเปิด-ปิดประตูอัตโนมัติ
-ระบบ Access Control
-ระบบไม้กั้นรถยนต์
-ระบบควบคุมปั๊มน้ำและเครื่องจักร
-ระบบควบคุมสถานีไฟฟ้า
-ระบบ Intelligent Transportation System (ITS)
-ระบบ Building Management System (BMS)
-งานส่งสัญญาณระหว่างอาคารหรือระยะไกลผ่าน Fiber Optic

ข้อควรระวัง
-ใช้แรงดันไฟตามที่กำหนด (DC 12V)
-ตรวจสอบขั้วสายไฟก่อนจ่ายไฟ
-หลีกเลี่ยงการงอสาย Fiber เกินรัศมีที่กำหนด
-ทำความสะอาดหัว Fiber ก่อนเชื่อมต่อทุกครั้ง
-ห้ามถอดหรือเสียบสาย Fiber ขณะมีฝุ่นหรือสิ่งสกปรก
-ควรติดตั้งในตู้ควบคุมหรือพื้นที่ที่มีการระบายอากาศดี
-ตรวจสอบการจับคู่ TX และ RX ให้ถูกต้องก่อนใช้งาน

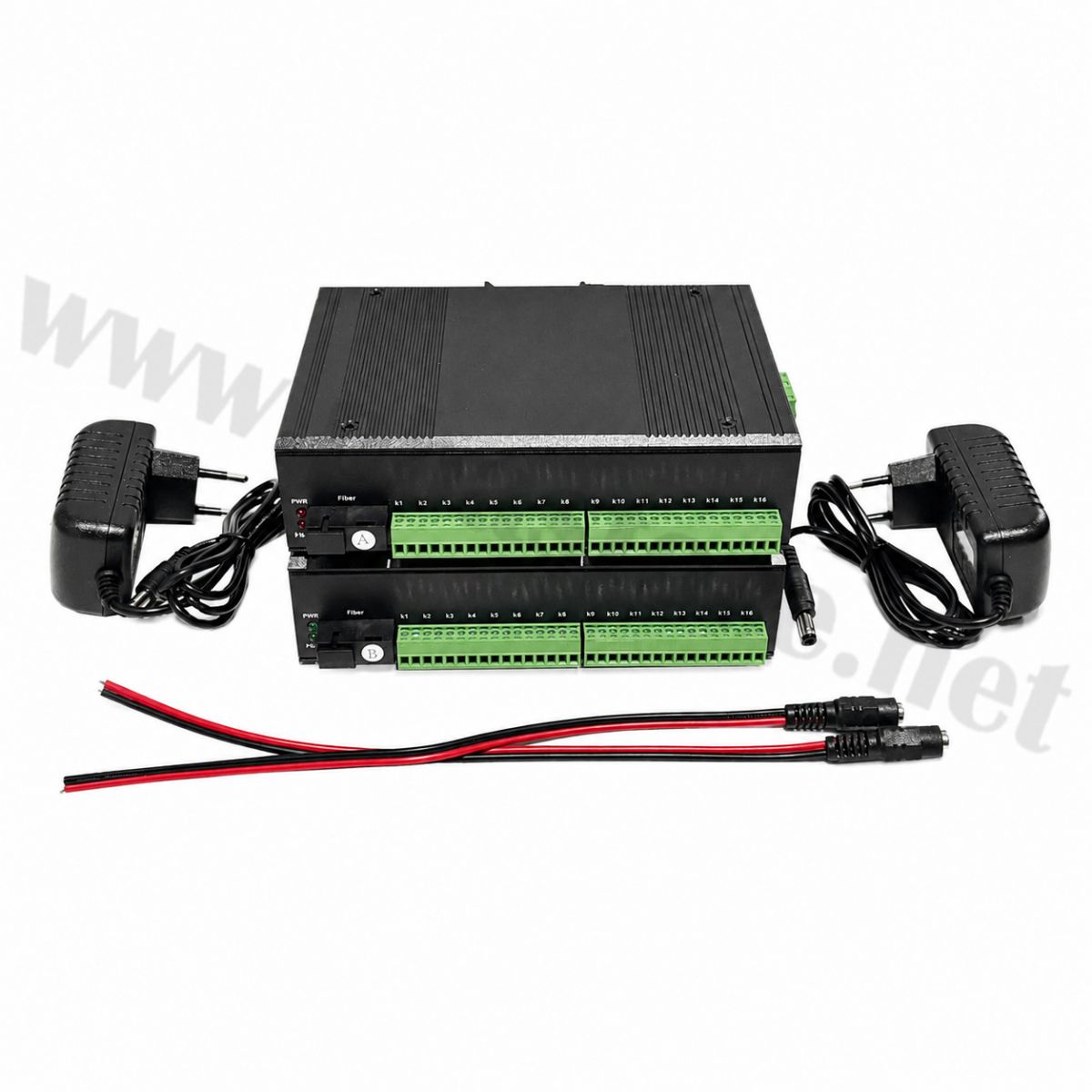

อุปกรณ์ที่จะได้รับ
1)ตัวส่ง (Transmitter) จำนวน 1 เครื่อง
2)ตัวรับ (Receiver) จำนวน 1 เครื่อง
3)Power Adapter จำนวน 2 ตัว
4)สายไฟ DC จำนวน 2 เส้น
