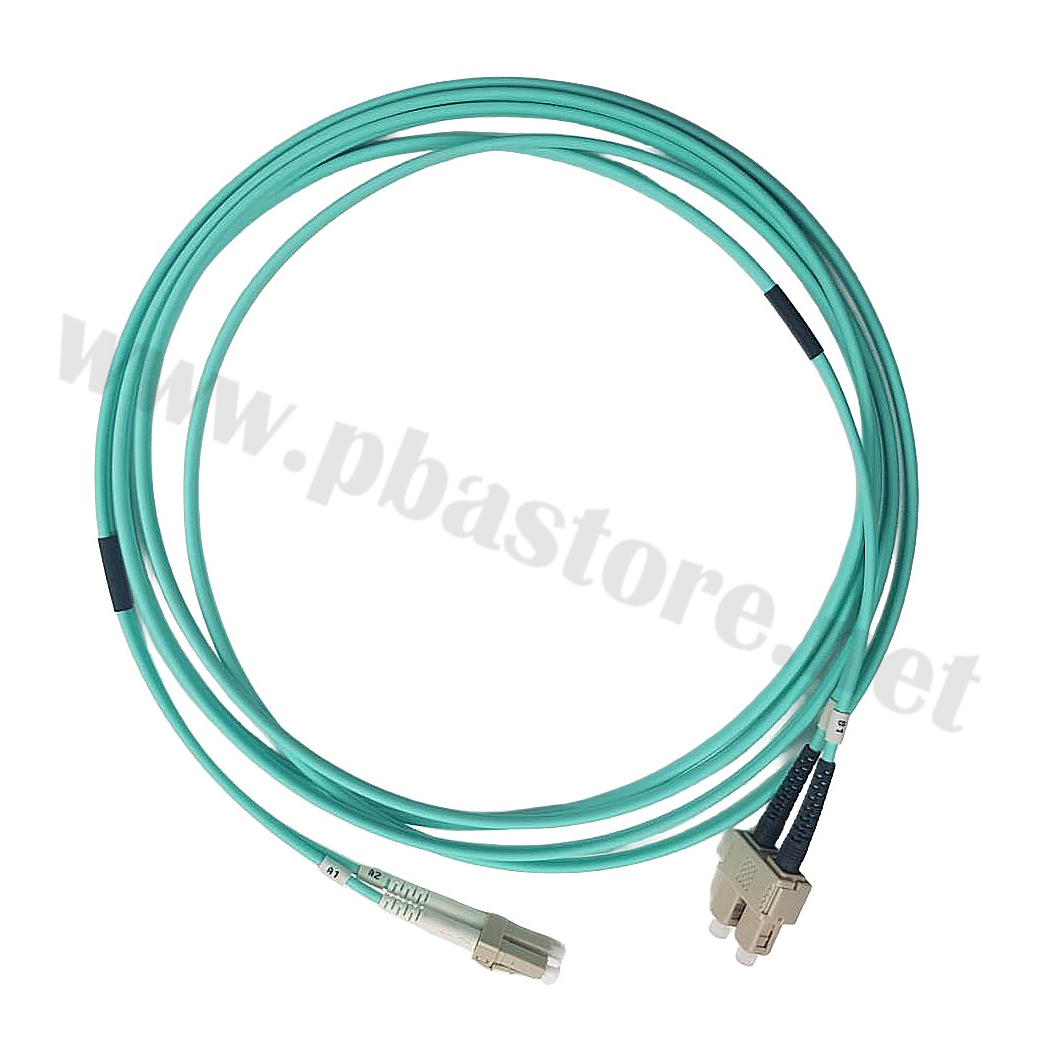

Patch cord SC/UPC - LC/UPC OM3, Duplex Jacket 2mm. 3M. INTERLINK รุ่น UFP462D21-03 เป็นแบบ มัลติโหมด (Multimode) OM3 ซึ่งรองรับการส่งข้อมูล ระยะกลางถึงยาว ให้สัญญาณที่ดีในระบบ LAN/Data Center แบบ Duplex คือมี 2 แกน ในสายเดียว ราคา 215.00 .-

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.ตรวจสอบประเภทพอร์ตของอุปกรณ์
- อุปกรณ์ต้นทางควรมีหัว SC/UPC
- อุปกรณ์ปลายทางควรมีหัว LC/UPC หากสลับกัน ให้ตรวจสอบหัวต่อก่อนใช้งาน เพื่อป้องกันการเชื่อมต่อผิดด้าน
2.ทำความสะอาดหัวคอนเน็กเตอร์ก่อนใช้งาน
-ใช้ Fiber Cleaning Pen หรือ Cleaning Tissue เช็ดฝุ่นหรือคราบสกปรกออกจากหัวคอนเน็กเตอร์
-การทำความสะอาดช่วยลดค่าการสูญเสีย (Insertion Loss) และเพิ่มประสิทธิภาพของสัญญาณแสง
3.เชื่อมต่อสายเข้ากับอุปกรณ์
-เสียบหัว SC/UPC เข้ากับอุปกรณ์ต้นทาง (เช่น ODF หรือ Patch Panel)
-เสียบหัว LC/UPC เข้ากับอุปกรณ์ปลายทาง (เช่น SFP Module หรือ Media Converter)
-ตรวจสอบให้แน่ใจว่าขั้วต่อแน่นและล็อกเข้ากันดี
4.จัดเก็บสายให้เรียบร้อย
-โค้งสายให้อยู่ในรัศมีโค้ง (Bending Radius) ที่ปลอดภัย ไม่ควรงอหรือบิดสายแรงเกินไป
-ใช้คลิปหรือรางเก็บสายเพื่อป้องกันการดึงหรือแรงกดทับ
5.ทดสอบสัญญาณ
-สามารถทดสอบด้วยเครื่อง Optical Power Meter หรือ OTDR เพื่อเช็คค่าการสูญเสียของสัญญาณก่อนใช้งานจริง

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี /จุดเด่น
- ใช้สาย Multimode OM3 (50/125 µm) ซึ่งรองรับการส่งสัญญาณความเร็วสูง เช่น 10G/40G/100G Ethernet ได้อย่างมีประสิทธิภาพ
- หัวต่อ SC/UPC → LC/UPC เหมาะกับอุปกรณ์ที่ใช้พอร์ตต่างชนิดกัน ช่วยให้ต่อเชื่อมได้ง่ายในระบบจริง
- โครงสร้างแบบ Duplex ส่งข้อมูลได้ทั้งขาเข้าและขาออกพร้อมกัน เพิ่มความเร็วในการทำงานของระบบ
- สายขนาด 2.0 มม. มีความยืดหยุ่นสูง เดินสายง่าย ประหยัดพื้นที่ในรางหรือในตู้ Rack
- ความยาว 3 เมตร เหมาะสำหรับงานเชื่อมต่อภายในห้อง Data Center หรือระหว่าง Patch Panel กับ Switch โดยไม่เกิดการสูญเสียมาก
- ผลิตโดย INTERLINK แบรนด์คุณภาพ มาตรฐานสากล รับประกันคุณภาพของวัสดุและการส่งสัญญาณ

ประโยชน์ในการใช้งาน
- ใช้เชื่อมต่อระหว่าง ODF – Switch, Patch Panel – Media Converter, หรืออุปกรณ์ที่ใช้ระบบ Fiber Optic ภายในเครือข่าย
- เหมาะกับการใช้งานใน ศูนย์ข้อมูล (Data Center), อาคารสำนักงาน, โรงงานอุตสาหกรรม, และ ระบบกล้องวงจรปิด (CCTV IP Camera)
- ช่วยให้สัญญาณภาพและข้อมูลมีความเสถียรสูง ไม่มีการรบกวนจากสัญญาณไฟฟ้าเหมือนสายทองแดง
- ติดตั้งง่าย ไม่ต้องใช้ไฟเลี้ยง ทำให้ประหยัดพลังงานและลดความร้อนในตู้ Rack
- เหมาะสำหรับงานปรับปรุงระบบเดิมจากสายทองแดงเป็นสาย Fiber เพื่อรองรับการส่งข้อมูลความเร็วสูงในอนาคต

ข้อควรระวังในการใช้งาน
- ห้ามงอสายเกินรัศมีโค้งขั้นต่ำ (Minimum Bending Radius) — โดยทั่วไปไม่ควรงอเกิน 30 มม.
- ห้ามดึงสายด้วยแรงมากเกินไป เพราะอาจทำให้แกนไฟเบอร์ภายในแตกหรือเสียหาย
- ห้ามสัมผัสปลายหัวคอนเน็กเตอร์ด้วยมือเปล่า ควรใช้ฝาครอบกันฝุ่น (Dust Cap) เมื่อไม่ได้ใช้งาน
- หลีกเลี่ยงการวางสายใกล้แหล่งความร้อนสูงหรือสารเคมี เพราะอาจทำให้แจ็คเก็ตเสื่อมสภาพ
- ก่อนเชื่อมต่อ ควร ทำความสะอาดหัวต่อด้วย Fiber Cleaner เพื่อให้ค่าการสูญเสียสัญญาณ (Loss) ต่ำที่สุด
- หากใช้งานภายนอกอาคาร ควรใช้ท่อร้อยสายหรือกล่องป้องกัน เพื่อป้องกันความชื้นและการกระแทก

อุปกรณ์ที่จะได้รับ
1) สาย Patch Cord Fiber Optic x1
