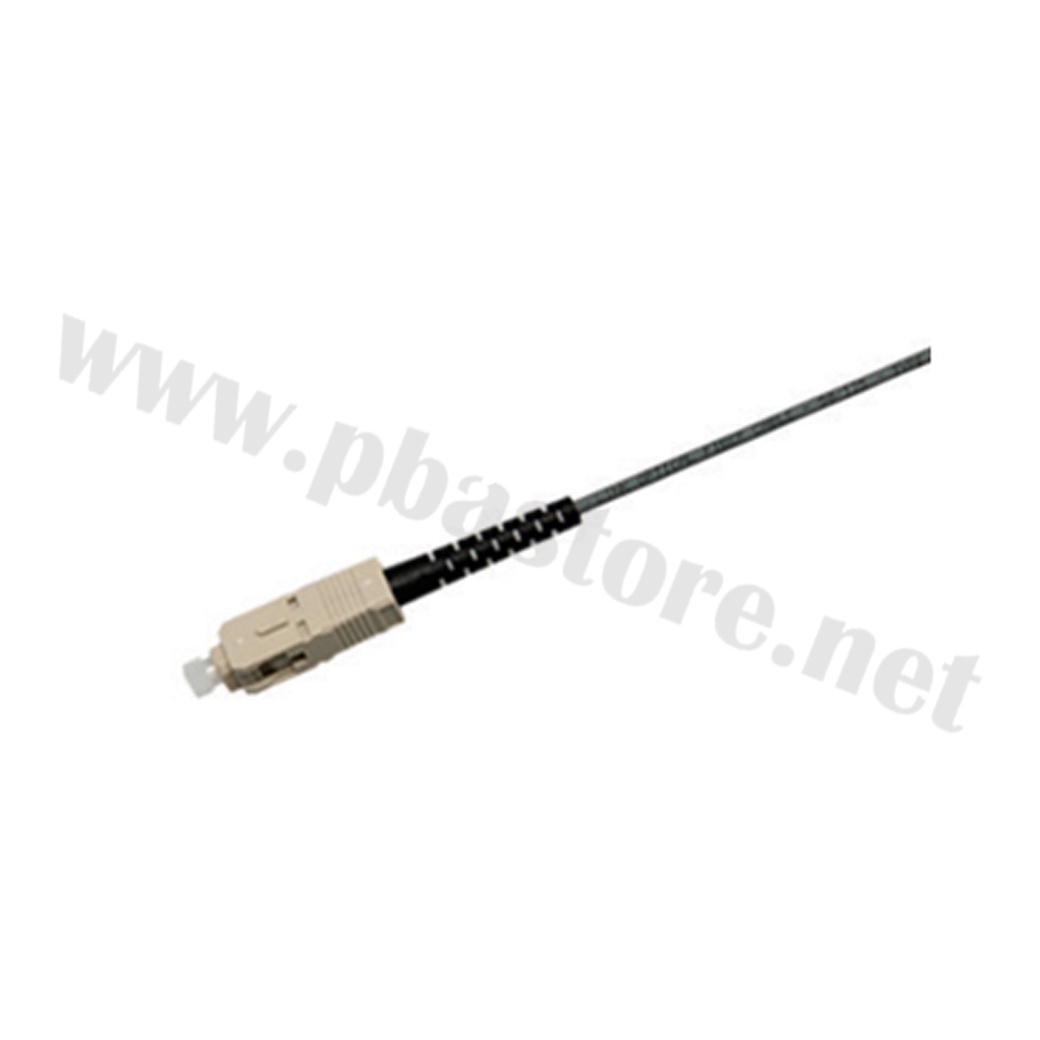

สายพิกเทล SC/UPC MM/OM3, Simplex, 1.50 m. 900 μm. INTERLINK รุ่น UFP460S01-1.5 เป็นสายไฟเบอร์ออฟติกแบบ Multimode (MM/OM3) ที่ออกแบบมาสำหรับงานเชื่อม (Splice) หรือเชื่อมต่อภายในระบบเครือข่ายไฟเบอร์ออฟติก
หัวต่อเป็นชนิด SC ซึ่งเป็นหัวต่อที่ให้การเชื่อมต่อที่มีความแม่นยำและคุณภาพสูง ในงานไฟเบอร์ออฟติกทั้งภาคเครือข่ายภายในอาคารและดาต้าเซ็นเตอร์ เป็นแบบ Simplex (สายเดี่ยว) ยาว 1.50 เมตร (1.5 m) พร้อมบัฟเฟอร์ขนาด 900 µm (0.9 mm) ซึ่งเหมาะสำหรับการเดินภายในแร็ค, ตู้ไฟเบอร์ หรือจุดต่อภายใน-อาคาร
ราคา 50 บาท
รุ่น :  UFP460S01-1.5(รหัสสินค้า : P05503)​

คุณสมบัติ
- ชื่อรุ่น: UFP460S01-1.5 (แบรนด์ LINK / INTERLINK Communications Public Company Limited)
- รูปแบบสาย: Multimode (MM) ชนิด OM3 (50/125 µm)
- ลักษณะสาย: แบบ Simplex (สายเดี่ยว)
- ความยาวสาย: 1.50 เมตร (1.5 m)
- บัฟเฟอร์สาย: ขนาด 900 µm (0.9 มม.)
- หัวต่อ (Connector): SC แบบ UPC (Ultra Physical Contact)
- มาตรฐานที่รองรับ: ANSI/TIA-568-C.3 / EIA-568-B.3 / ICEA 696 / 596 / ISO/IEC 11801:2002,2011 / IEC 60793, IEC 60794 / TIA/EIA-604, FOCIS 2
- การรับรองอื่น ๆ: RoHS Compliant; UL, FR-L SZH, OFNR (ในบางรุ่นอาจมี)
- การจัดการคุณภาพ: ผลิตและทดสอบในโรงงาน (factory assembled, 100% test) พิจารณาจากเอกสาร “SC Pigtail, Simplex” ของ LINK
- เหมาะสำหรับการใช้งานเครือข่ายภายในอาคาร (Indoor), ห้องตู้แร็ค, งาน Splice สายไฟเบอร์ออฟติก ฯลฯ โดยเฉพาะในระบบ MM/OM3 ที่ต้องการประสิทธิภาพสูงในเครือข่าย 10G/40G เป็นต้น

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. เตรียมอุปกรณ์ก่อนเริ่มงาน
- ตรวจสอบให้แน่ใจว่าชุดอุปกรณ์มีสายพิกเทลรุ่นที่ต้องการ (UFP460S01-1.5) และหัวต่อ SC/UPC อยู่ในสภาพสมบูรณ์
- เตรียมอุปกรณ์เชื่อมต่อไฟเบอร์ เช่น Fusion Splicer, Cleaver, Stripper, และ VFL Tester
- ทำความสะอาดปลายหัวต่อด้วย Alcohol Wipe หรือ Fiber Cleaning Stick เพื่อป้องกันการสูญเสียสัญญาณจากฝุ่นหรือคราบมัน
2. การเชื่อมต่อสายพิกเทลเข้ากับสายไฟเบอร์หลัก (Splicing)
- ปอกปลอกสายไฟเบอร์หลักและสายพิกเทลออกประมาณ 3–5 ซม.
- ใช้เครื่อง Cleaver ตัดปลายไฟเบอร์ให้ได้มุมที่เรียบและสะอาด
- นำปลายสายพิกเทล (ปลายที่ไม่มีหัว SC/UPC) ไปเชื่อมต่อเข้ากับไฟเบอร์หลักด้วยเครื่อง Fusion Splicer
- ตรวจสอบการเชื่อมด้วย VFL (Visual Fault Locator) เพื่อดูว่ามีการรั่วของแสงหรือไม่
- หลังจากเชื่อมเสร็จ ให้ใช้ Protective Sleeve สวมทับจุดเชื่อม และนำไปอบในเครื่อง Splice Heater ให้แน่นหนา
3. การเชื่อมต่อกับอุปกรณ์
- เสียบปลายหัวต่อ SC/UPC เข้ากับอุปกรณ์ปลายทาง เช่น
- Patch Panel (SC Adapter)
- Media Converter/Switch SFP Port (ผ่านสาย Patch Cord เพิ่มเติม)
- OTDR/OPM/OLT/ONU สำหรับงานทดสอบหรือเชื่อมระบบ
- จัดสายให้เป็นระเบียบในถาด (Splice Tray) หรือตู้แร็ค (Rack Cabinet) เพื่อป้องกันการงอหรือบิดของสาย
4.ข้อแนะนำเพื่อยืดอายุการใช้งาน
- หลีกเลี่ยงการดึงสายแรงเกินไปหรือบิดสายจนโค้งแคบกว่า รัศมีโค้งขั้นต่ำ (Minimum Bending Radius) ประมาณ 30 มม.
- หมั่นทำความสะอาดหัวต่อ SC/UPC ก่อนใช้งานทุกครั้ง
- เก็บสายส่วนเกินในถาดหรือรางจัดสายเพื่อป้องกันการกระแทก
- หลีกเลี่ยงการใช้ในสภาพแวดล้อมที่มีความชื้นสูงหรืออุณหภูมิรุนแรง

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี
1.ติดตั้งง่ายและรวดเร็ว
มาพร้อมหัวต่อ SC/UPC สำเร็จรูปจากโรงงาน สามารถใช้งานได้ทันทีโดยไม่ต้องเข้าหัวใหม่ ลดเวลาและความเสี่ยงจากการสูญเสียสัญญาณ
2.คุณภาพสัญญาณสูง
หัวต่อแบบ UPC (Ultra Physical Contact) ช่วยลด Insertion Loss และ Return Loss ทำให้ส่งข้อมูลได้อย่างเสถียร เหมาะกับงานระบบที่ต้องการคุณภาพสัญญาณสูง
3รองรับมาตรฐาน OM3 (50/125 µm)
สามารถใช้งานในระบบ LAN หรือ Data Center ที่ต้องการความเร็วระดับ 10G–40G ได้ดีในระยะกลาง
4.ความยืดหยุ่นสูง
ด้วยบัฟเฟอร์ขนาด 900 µm สายมีความยืดหยุ่น ติดตั้งง่ายในพื้นที่จำกัด เช่น ภายในตู้แร็คหรือถาดเชื่อมสาย
5.วัสดุทนทานและมีมาตรฐานโรงงาน
ผลิตจากวัสดุคุณภาพสูง ผ่านการทดสอบ 100% ก่อนจำหน่าย มั่นใจในความคงทนและความแม่นยำของการเชื่อมต่อ

ประโยชน์ในการใช้งาน
- ใช้เชื่อมต่อระหว่าง สายไฟเบอร์หลัก (Main Cable) กับ อุปกรณ์ปลายทาง เช่น Patch Panel หรือ Switch ผ่าน Splice Tray
- ใช้ในระบบ Data Center, Network Room, หรือ ตู้ ODF/ODB
- เหมาะสำหรับงานเชื่อมไฟเบอร์แบบถาวร (Splicing) หรือทดสอบสัญญาณในงานตรวจสอบ (Testing / OTDR)
- ใช้แทนการเข้าหัวในพื้นที่ที่เข้าถึงยาก เพื่อเพิ่มความแม่นยำและลดการสูญเสียสัญญาณ

ข้อควรระวังในการใช้งาน
1.หลีกเลี่ยงการงอสายหรือบิดสายมากกว่า รัศมีโค้งขั้นต่ำ 30 มม. เพราะอาจทำให้สัญญาณลดลง
2.ไม่ควรดึงสายด้วยแรงมาก เพราะจะทำให้แกนไฟเบอร์ภายในแตกหรือบิดตัว
3.ห้ามสัมผัสปลายหัวต่อ SC/UPC ด้วยมือเปล่า เนื่องจากคราบน้ำมันจะส่งผลต่อการส่งสัญญาณ
4.ควรใช้ในพื้นที่ ภายในอาคาร (Indoor) เท่านั้น รุ่นนี้ไม่ได้ออกแบบสำหรับใช้งานกลางแจ้ง
5.ตรวจสอบความเข้ากันของหัวต่อ (UPC กับ APC ไม่สามารถใช้งานร่วมกันได้) ก่อนทำการเชื่อมต่อ
6.ทำความสะอาดหัวต่อด้วยผ้าเช็ดเฉพาะทางหรือแอลกอฮอล์ก่อนใช้งานทุกครั้ง

อุปกรณ์ที่จะได้รับ
1) สายพิกเทลไฟเบอร์ออฟติก SC/UPC MM/OM3 (Simplex) x1
