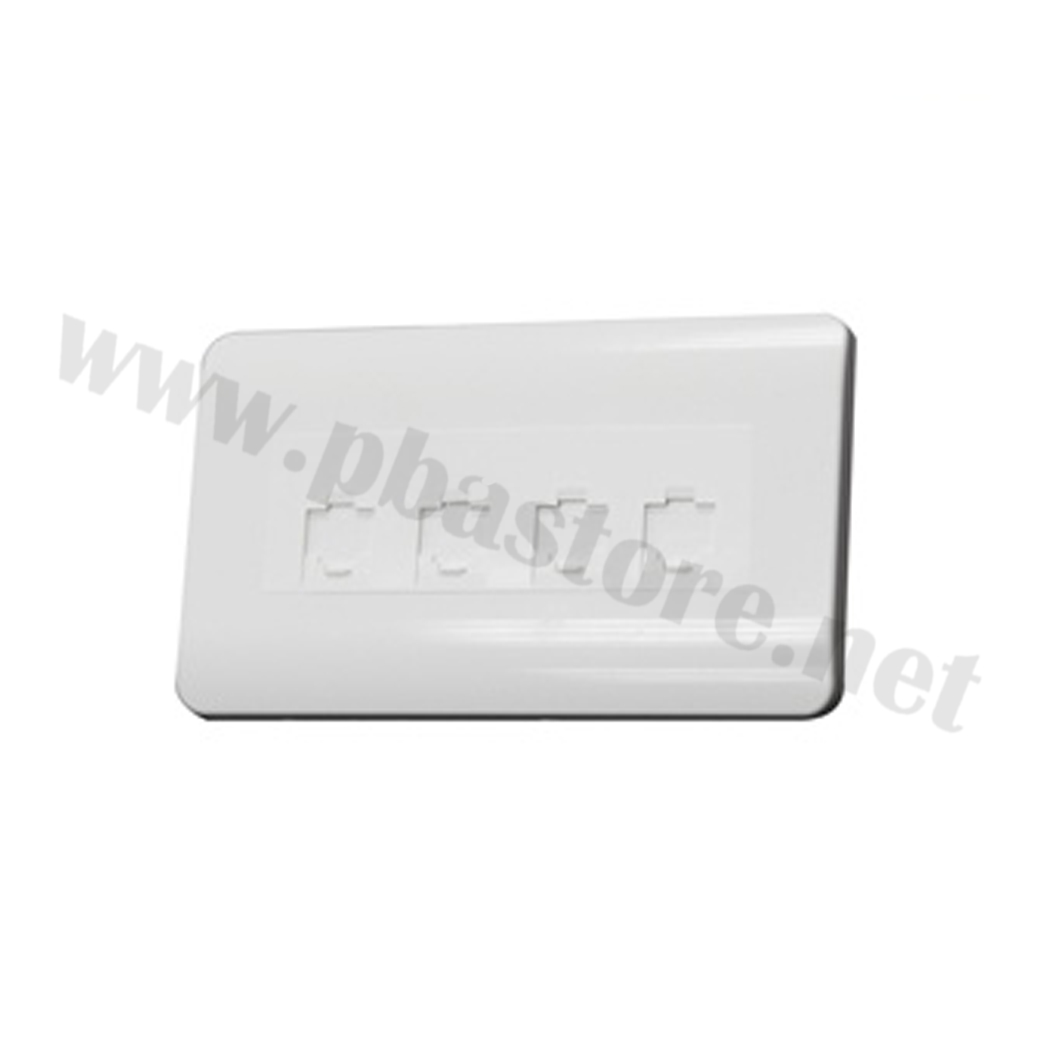

หน้ากากเต้ารับสายแลน 4 Port With Shutter Shiny Exclusive INTERLINK รุ่น US-2334 เป็นหน้ากากคุณภาพสูงที่ออกแบบมาเพื่อใช้ติดตั้งร่วมกับเต้ารับสายแลนภายในอาคารสำนักงานหรือบ้านพักอาศัย ราคา 110.00 .-

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.เตรียมอุปกรณ์ก่อนติดตั้ง
- หน้ากากเต้ารับ INTERLINK รุ่น US-2334
- กล่องฝังผนังมาตรฐานขนาด 2×4 นิ้ว
- โมดูลแจ็ค RJ45 หรือ RJ11 (ตามชนิดของสัญญาณที่ต้องการใช้)
- ไขควง และอุปกรณ์ติดตั้งพื้นฐาน
2.ติดตั้งโมดูลแจ็คเข้ากับหน้ากาก
- นำโมดูล RJ45 หรือ RJ11 เสียบเข้าช่องของหน้ากากทั้ง 4 ช่อง ให้แน่นสนิท
- ตรวจสอบให้ชัตเตอร์เปิด-ปิดได้ตามปกติในแต่ละพอร์ต
3.ติดตั้งเข้ากับกล่องผนัง (Wall Box)
- นำหน้ากากพร้อมโมดูลเข้าประกบกับกล่องผนังที่เตรียมไว้
- ยึดน็อตให้แน่นพอดี ไม่ควรขันแรงเกินไปเพื่อป้องกันการแตกร้าวของพลาสติก
4.เชื่อมต่อสายแลนหรือสายโทรศัพท์
- ต่อสายจากระบบหลัก (Patch Panel หรือ Switch) เข้าด้านหลังของโมดูล RJ45 ตามมาตรฐาน T568A หรือ T568B
- ทดสอบสัญญาณเพื่อให้แน่ใจว่าพอร์ตทำงานได้ปกติทุกช่อง
5.ปิดชัตเตอร์เมื่อไม่ใช้งาน
- ปิดฝาครอบชัตเตอร์เพื่อป้องกันฝุ่น สิ่งสกปรก และยืดอายุการใช้งานของพอร์ต

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี/ประโยชน์ในการใช้งาน
1.ดีไซน์สวยงามระดับพรีเมียม
หน้ากากสีขาวเงา (Shiny Exclusive) ช่วยให้จุดติดตั้งดูเรียบร้อยและหรูหรากว่าหน้ากากทั่วไป เหมาะกับงานตกแต่งภายในทุกสไตล์
2.มีชัตเตอร์ป้องกันฝุ่นในตัว (With Shutter)
ปกป้องพอร์ต RJ45 จากฝุ่นละอองหรือสิ่งแปลกปลอมได้ดี ช่วยยืดอายุการใช้งานของแจ็คแลน
3.รองรับการใช้งานได้หลายรูปแบบ
ใช้ติดตั้งร่วมกับโมดูล RJ45 (LAN), RJ11 (โทรศัพท์), หรือ BNC (CCTV) ได้ในหน้ากากเดียว ครอบคลุมการใช้งานด้าน Network และสื่อสารภายในอาคาร
4.ติดตั้งง่าย เข้ากับกล่องผนังมาตรฐาน 2x4 นิ้ว
ไม่ต้องดัดแปลงอุปกรณ์ สามารถเปลี่ยนแทนหน้ากากเดิมได้ทันที
5.วัสดุคุณภาพสูง ปลอดภัยต่อการใช้งาน
ผลิตจากพลาสติก ABS มาตรฐาน UL94V-0 ทนไฟระดับหนึ่ง ปลอดภัยและไม่กรอบแตกง่าย
6.มาตรฐานสิ่งแวดล้อม (RoHS Compliant)
ปราศจากสารอันตราย เช่น ตะกั่ว ปลอดภัยต่อผู้ใช้งานและสิ่งแวดล้อม
7.ดูแลรักษาง่าย
พื้นผิวเรียบเงา ทำความสะอาดง่าย ไม่เกิดคราบเหลืองเร็ว

ข้อควรระวังในการใช้งาน
1.ไม่ควรขันน็อตแรงเกินไป
อาจทำให้หน้ากากแตกหรือบิดงอได้ เนื่องจากวัสดุเป็นพลาสติก ABS
2.ใช้เฉพาะภายในอาคารเท่านั้น
ไม่เหมาะกับพื้นที่มีความชื้นสูงหรือโดนน้ำโดยตรง เช่น ภายนอกอาคารหรือห้องน้ำ
3.ควรเลือกโมดูลที่เข้ากันได้กับรุ่นนี้เท่านั้น
เช่น โมดูลมาตรฐาน LINK / INTERLINK เพื่อให้ล็อกแน่นพอดีและได้รูปลักษณ์ที่สวยงาม
4.หลีกเลี่ยงการใช้ของมีคมขูดพื้นผิว
เพื่อป้องกันรอยขีดข่วนที่ทำให้ผิวมันวาวเสียหาย
5.ตรวจสอบการต่อสายให้ถูกต้องตามมาตรฐาน T568A หรือ T568B
เพื่อป้องกันปัญหาสัญญาณขัดข้องภายหลังการติดตั้ง

อุปกรณ์ที่จะได้รับ
1) หน้ากากเต้ารับสายแลน 4 ช่อง (4 Port Face Plate) × 1 ชุด

tags : หน้ากากเต้ารับ 4 ช่อง, หน้ากากเต้ารับสายแลน, หน้ากาก LAN 4 ช่อง, หน้ากากแลนมีชัตเตอร์, Face Plate LAN 4 Port, Face Plate With Shutter, INTERLINK US-2334, หน้ากาก INTERLINK, หน้ากากเงา Shiny Exclusive, หน้ากากติดผนัง 2x4, Wall Face Plate 4 Port, หน้ากากเต้ารับ RJ45, หน้ากากเต้ารับโทรศัพท์, อุปกรณ์ Network, อุปกรณ์ระบบแลน, อุปกรณ์ติดตั้งสายแลน, LINK Face Plate, หน้ากากเต้ารับ 4 ช่อง สีขาว, หน้ากาก RJ45 มีฝาปิด

ติดตามโปรโมชั่นทั้งหมด WWW.PBASUPPLY.NET

#ติดต่อซื้อสินค้าที่นี้

065-862-4063(sale โอ๊ต) @pbasupply4 Watcharapong.pbasupply@gmail.com

090-987-3656 (saleธิป) @pbasupply thanathip.pbasupply@gmail.com
080-635-2686 (sale ตี๋) @peeranun8336 pichit.pbasupply@gmail.com

จำหน่ายอุปกรณ์ไฟเบอร์ออฟติก กล้องวงจรปิด เครื่องมือช่าง
