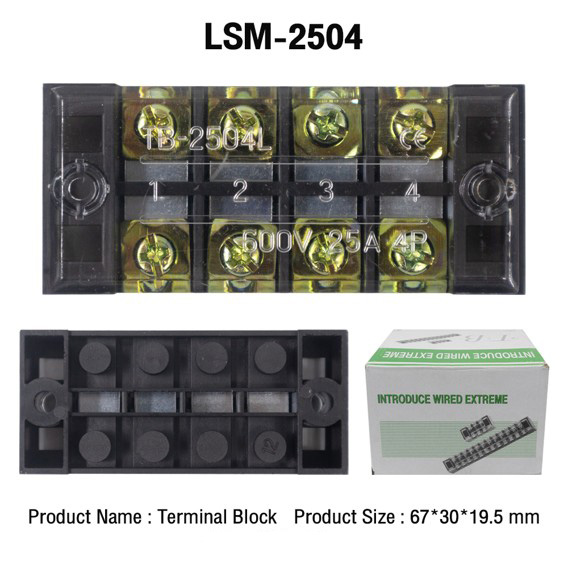

เทอร์มินัลบล็อก แผงต่อสายไฟ 600V/25A/4P LUMIRA รุ่น LSM-2504คืออุปกรณ์เชื่อมต่อสายไฟคุณภาพสูง ที่ออกแบบมาเพื่อความปลอดภัยและความสะดวกในการติดตั้งในระบบไฟฟ้าต่างๆ

รองรับแรงดันไฟฟ้าสูงสุดถึง 600 โวลต์ และกระแสไฟฟ้าสูงสุด 25 แอมป์ พร้อมช่องเชื่อมต่อสายไฟจำนวน 4 ขั้ว
(4 Pole) เหมาะสำหรับงานเดินระบบไฟฟ้าในตู้คอนโทรล แผงควบคุมไฟฟ้า และระบบอุตสาหกรรมทั่วไป ตัวบอดี้ผลิตจากวัสดุทนความร้อน แข็งแรง ทนทาน และติดตั้งง่าย ช่วยให้การจัดการระบบสายไฟเป็นระเบียบ ปลอดภัย และมีประสิทธิภาพ

ราคา300บาท

รุ่น : LSM-2504(รหัสสินค้า :  P04739)

คุณสมบัติสินค้า
-รองรับแรงดันไฟฟ้าสูงสุด: 600 โวลต์ (600V AC/DC)
-รองรับกระแสไฟฟ้าสูงสุด: 25 แอมป์ (25A)
-จำนวนขั้วต่อ (Pole): 4 ขั้ว (4P)
-โครงสร้างวัสดุ:ตัวบอดี้ทำจากวัสดุพลาสติกคุณภาพสูง ทนความร้อนและไม่ลามไฟ (Flame Retardant)
-ขั้วต่อทองแดงชุบนิกเกิล ทนต่อการกัดกร่อนและการนำไฟฟ้าดี

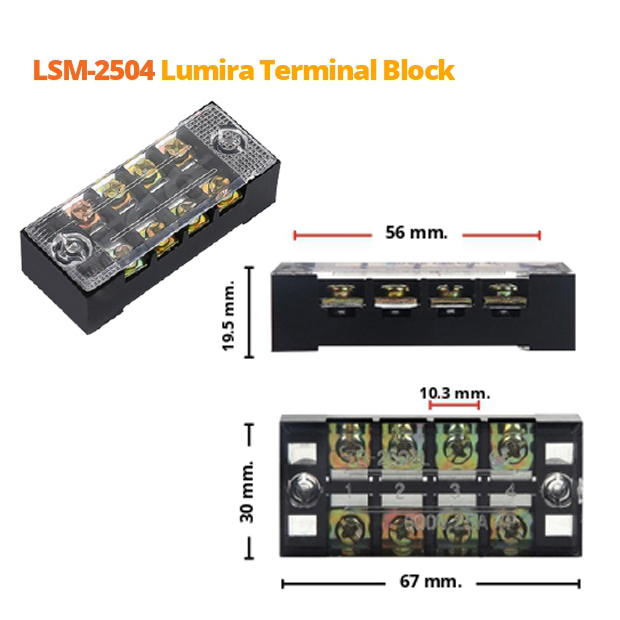

-ขนาดรูยึดสาย: รองรับสายไฟขนาดสูงสุดถึง AWG10 (~6 มม²)
-ระบบยึดสาย: ใช้สกรู M4 แข็งแรง ยึดแน่น ไม่หลุดง่าย
-มาพร้อมฝาครอบใส (Transparent Cover): ป้องกันการสัมผัสโดยตรง เพิ่มความปลอดภัยในการใช้งาน
-ติดตั้งง่าย: มีรูสำหรับยึดน็อตกับแผงควบคุมหรือพื้นผิวอื่นๆ ได้สะดวก
-เหมาะสำหรับ: งานระบบควบคุมไฟฟ้า ตู้คอนโทรล เครื่องจักรอุตสาหกรรม ระบบไฟฟ้าในอาคาร ฯลฯ

ดาวน์โหลดข้อมูลไฟล์ Datasheet

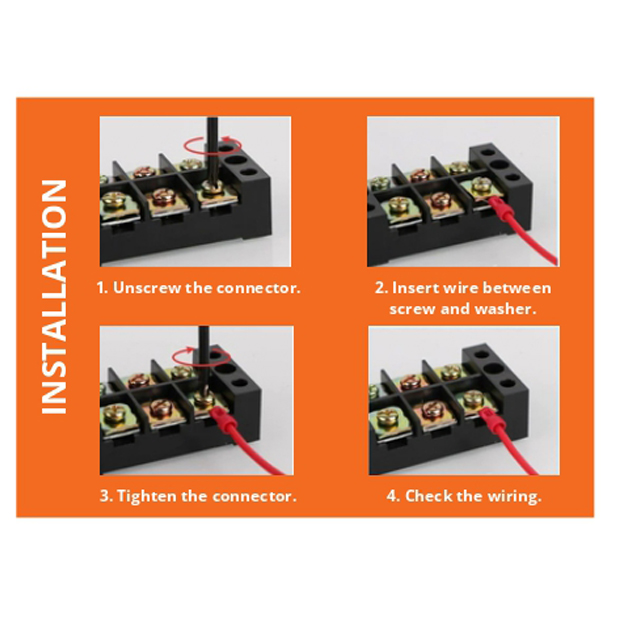

วิธีการใช้งาน
1.เตรียมสายไฟให้พร้อม
-ปอกฉนวนปลายสายไฟออกประมาณ 6–8 มม. โดยระวังไม่ให้โดนเส้นทองแดงภายใน
-ตรวจสอบขนาดสายไฟให้เหมาะสมกับพิกัดของเทอร์มินัลบล็อก (รองรับสูงสุด AWG10 หรือ ~6 มม²)
2.คลายสกรูของขั้วต่อออก
-ใช้ไขควงหมุนสกรูขึ้นเล็กน้อยเพื่อเปิดช่องสำหรับสอดสายไฟ
3.สอดสายไฟเข้าในช่องขั้วต่อ
-ตรวจสอบให้แน่ใจว่าเส้นทองแดงสัมผัสกับแถบโลหะด้านในโดยตรง เพื่อให้ไฟฟ้าไหลผ่านได้เต็มที่
4.ขันสกรูยึดสายไฟให้แน่น
-ใช้ไขควงขันสกรูให้แน่นพอดี ไม่ควรแน่นจนเกินไปจนเกิดความเสียหายกับสายหรือขั้ว
5.ตรวจสอบความเรียบร้อย
-เช็กว่าแต่ละสายแน่นหนา ไม่มีเส้นลวดหลุดลุ่ย และไม่มีส่วนใดของทองแดงโผล่ออกมานอกขั้ว
6.ปิดฝาครอบใส (ถ้ามี)
-ครอบฝาครอบด้านบนของเทอร์มินัลบล็อก เพื่อป้องกันการสัมผัสและเพิ่มความปลอดภัยในการใช้งาน
7.ติดตั้งเข้ากับแผงควบคุมหรือตู้ไฟ
-ใช้สกรูยึดเทอร์มินัลบล็อกกับแผงควบคุมให้แน่นหนา เพื่อความปลอดภัยในการใช้งานระยะยาว

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี ประโยชน์ในการใช้งาน และ ข้อควรระวัง
ข้อดี
-ติดตั้งง่ายและรวดเร็ว: ใช้ไขควงเพียงตัวเดียวก็สามารถเชื่อมต่อสายไฟได้ทันที
-เพิ่มความปลอดภัย: มาพร้อมฝาครอบใส ช่วยป้องกันการสัมผัสกับขั้วต่อไฟฟ้าโดยตรง
-วัสดุแข็งแรง ทนทาน: โครงสร้างทำจากวัสดุไม่ลามไฟ ทนความร้อน และไม่กรอบง่ายแม้ใช้งานระยะยาว
-นำไฟฟ้าได้ดีเยี่ยม: ขั้วทองแดงชุบนิกเกิล ลดความต้านทานไฟฟ้าและป้องกันการเกิดสนิม
-จัดระบบสายไฟเป็นระเบียบ: ช่วยให้แผงควบคุมดูสะอาด ง่ายต่อการซ่อมบำรุงและตรวจสอบ
 ประโยชน์ในการใช้งาน
-เหมาะสำหรับใช้งานใน ตู้ควบคุมไฟฟ้า, ตู้คอนโทรล, เครื่องจักรอุตสาหกรรม, และ ระบบไฟฟ้าอาคาร
-ช่วยให้การต่อสายแบบหลายเส้นสะดวกและปลอดภัยมากขึ้น
-เพิ่มความยืดหยุ่นในการแยกวงจรไฟฟ้าหรือเปลี่ยนสายเฉพาะจุดโดยไม่ต้องรื้อสายทั้งหมด
-ช่วยลดความเสี่ยงจากการเชื่อมต่อแบบชั่วคราว เช่น การพันสายด้วยเทป หรือบัดกรีไม่แน่น

 ข้อควรระวัง
-อย่าใช้เกินพิกัดแรงดัน/กระแสที่กำหนด (600V / 25A) เพราะอาจทำให้บล็อกร้อนหรือไหม้ได้
-ขันสกรูให้แน่นพอดี – หากแน่นเกินไปอาจทำให้สายทองแดงขาดหรือเกลียวเสีย
-ห้ามใช้สายไฟที่ใหญ่หรือเล็กเกินไป – ควรใช้ตามขนาดที่รองรับ (AWG10 หรือ 6 มม²) เพื่อให้หน้าสัมผัสแน่นสนิท
-ตรวจสอบความแน่นของสกรูอย่างสม่ำเสมอ โดยเฉพาะในระบบที่มีการสั่นสะเทือน
-ติดตั้งในที่แห้ง หลีกเลี่ยงความชื้น หากไม่มีการป้องกันพิเศษ เพื่อป้องกันไฟฟ้ารั่วหรือกัดกร่อน

อุปกรณ์ที่จะได้รับ
เทอร์มินัลบล็อก 4 ขั้ว (4P) รุ่น LSM-2504 จำนวน 1 ชิ้น
