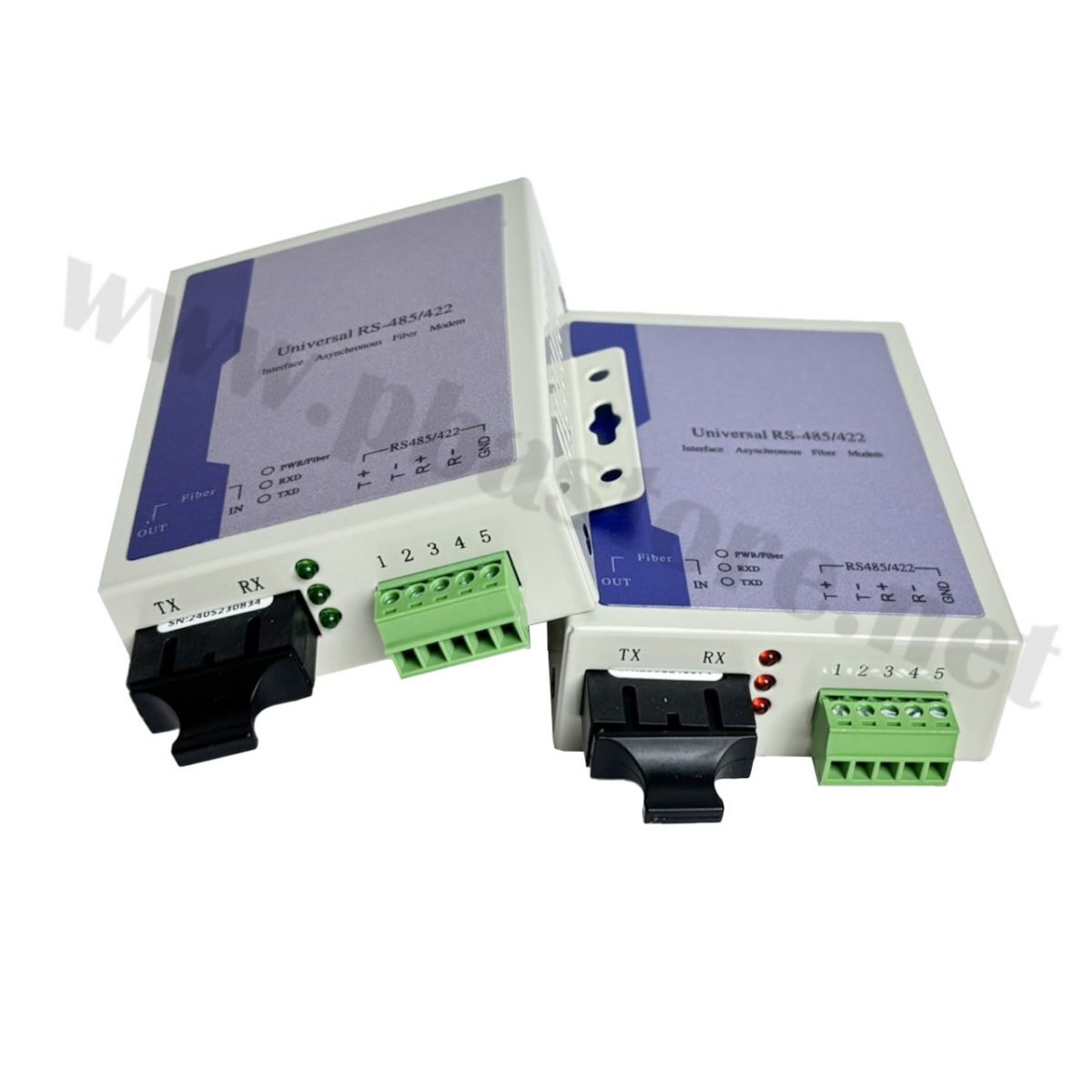

RS485 Teminal to fiber optic modem duplex 2 SC (20KM) คือโซลูชันที่ออกแบบมาเพื่อแปลงสัญญาณ RS485 เป็นสัญญาณแสงผ่านสายไฟเบอร์ออปติก ชนิด Duplex แบบหัวต่อ SC รองรับการส่งข้อมูลในระยะไกลสูงสุดถึง 20 กิโลเมตร ราคา 1,100.00 .-

รุ่น : FOM-485SC20(รหัสสินค้า : P05099)

คุณสมบัติสินค้า
-รองรับการเชื่อมต่ออุปกรณ์ผ่านอินเตอร์เฟส RS485 หรือ RS422 แบบ 2 สาย/4 สาย (Half/Full Duplex)
-แปลงข้อมูลจากสัญญาณอนาล็อก RS485 เป็นสัญญาณไฟเบอร์ออปติก สำหรับการส่งข้อมูลระยะไกล
-ใช้หัวต่อแบบ SC (Simplex หรือ Duplex ขึ้นอยู่กับรุ่น) ใช้งานง่าย เสียบแน่น และเป็นมาตรฐานอุตสาหกรรม
-ระยะการส่งข้อมูลสูงสุด 20 กิโลเมตร ด้วยไฟเบอร์แบบ Single-mode รองรับการส่งข้อมูลได้ไกลโดยไม่สูญเสียสัญญาณ
- รองรับความเร็วในการส่งข้อมูล 0~115.2Kbps (อัตโนมัติ)ทำงานแบบ Baud Rate Adaptive ปรับความเร็วให้เหมาะสมกับอุปกรณ์ปลายทางโดยอัตโนมัติ
-ระบบป้องกันสัญญาณรบกวน EMI/RFI เหมาะกับสภาพแวดล้อมที่มีสัญญาณรบกวนสูง เช่น โรงงานอุตสาหกรรม หรือสถานีไฟฟ้า
-แหล่งจ่ายไฟ DC 5V–12V (หรือรุ่นที่รองรับ 9–24V)
-ติดตั้งง่าย ใช้งานสะดวก ตัวอุปกรณ์ออกแบบให้สามารถติดตั้งในตู้ควบคุม (Control Cabinet) ได้ง่าย พร้อมไฟแสดงสถานะการทำงาน

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. เตรียมอุปกรณ์ที่ต้องใช้งาน
-RS485 Terminal to Fiber Optic Modem (2 ชุด สำหรับแต่ละฝั่ง)
-สายไฟเบอร์ออปติกชนิด Single-mode แบบ SC/SC Duplex (ระยะไม่เกิน 20 กม.)
-อะแดปเตอร์จ่ายไฟ (ตามสเปคของอุปกรณ์ เช่น 12V DC)
-อุปกรณ์ต้นทางและปลายทางที่มีพอร์ต RS485 เช่น PLC, Controller, Sensor ฯลฯ
2. การเชื่อมต่อสาย RS485
-เชื่อมสายสัญญาณ RS485 จากอุปกรณ์ควบคุมมายังช่อง RS485 ของโมเด็ม
-ตรวจสอบสายให้ถูกต้องตามขั้ว (A+, B-) หรือ TX/RX ตามคำแนะนำของคู่มืออุปกรณ์
3. เชื่อมต่อสายไฟเบอร์ออปติก
-เสียบสายไฟเบอร์ SC เข้ากับพอร์ต SC ของโมเด็มทั้งสองฝั่ง (Tx ↔ Rx และ Rx ↔ Tx)
-ตรวจสอบว่าใช้สายไฟเบอร์ชนิด Duplex แบบ Single-mode ที่มีคุณภาพและความยาวไม่เกิน 20 กม.
4. จ่ายไฟให้กับอุปกรณ์
-เชื่อมต่อแหล่งจ่ายไฟ DC ให้กับทั้งสองชุดของโมเด็ม
-ตรวจสอบไฟแสดงสถานะ (LED) ว่าอุปกรณ์ทำงานปกติ เช่น Power, Fiber Link, RS485 Data
5. ทดสอบการสื่อสาร
-ส่งข้อมูลจากอุปกรณ์ฝั่งหนึ่งไปยังอีกฝั่งผ่านพอร์ต RS485
-ตรวจสอบการรับส่งข้อมูล หากไฟแสดงการทำงานกระพริบตามจังหวะข้อมูล แสดงว่าระบบพร้อมใช้งาน
6. ติดตั้งอุปกรณ์ให้เรียบร้อย
-หลังจากทดสอบเรียบร้อย ติดตั้งโมเด็มภายในตู้ควบคุม หรือจุดติดตั้งถาวร
-จัดการสายไฟเบอร์และสายสัญญาณให้เป็นระเบียบ ป้องกันการกระทบกระเทือน

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี
-รองรับระยะทางไกลถึง 20 กิโลเมตร
เหมาะสำหรับการเชื่อมต่ออุปกรณ์ระหว่างอาคาร โรงงาน หรือพื้นที่ห่างไกล
-ลดปัญหาสัญญาณรบกวน (EMI/RFI)
ใช้งานในสภาพแวดล้อมอุตสาหกรรมได้ดี ไม่ถูกรบกวนจากคลื่นแม่เหล็กไฟฟ้า
-สื่อสารแบบ Real-Time ได้แม่นยำ
รองรับการสื่อสารที่เสถียรและรวดเร็ว ไม่มีความล่าช้าในการส่งข้อมูล
-ติดตั้งง่าย ใช้งานสะดวก
ไม่ต้องตั้งค่าซับซ้อน Plug & Play รองรับการเชื่อมต่อแบบอัตโนมัติ
-ป้องกันไฟกระชากหรือสัญญาณย้อนกลับได้ดี
ช่วยยืดอายุการใช้งานของอุปกรณ์ต้นทาง เช่น PLC หรือ Controller

ประโยชน์ในการใช้งาน
-ใช้ในระบบ SCADA, PLC, เครื่องมือวัด, ระบบตรวจสอบพลังงาน, ระบบควบคุมการผลิต
-เหมาะสำหรับการใช้งานใน โรงงานอุตสาหกรรม, อาคารสูง, สถานีไฟฟ้าย่อย, คลังสินค้า
-ช่วย ลดต้นทุนการเดินสายทองแดง เมื่อต้องเชื่อมต่อระยะไกล
-ช่วยให้การดูแลบำรุงรักษาง่าย เพราะสายไฟเบอร์มีอายุการใช้งานยาวนาน

ข้อควรระวัง
-ควรใช้ สายไฟเบอร์ออปติกชนิด Single-mode SC Duplex คุณภาพสูง
เพื่อหลีกเลี่ยงการสูญเสียสัญญาณ
-หลีกเลี่ยงการบิดงอสายไฟเบอร์หรือวางใกล้แหล่งรบกวนความร้อน/ไฟฟ้าแรงสูง
-ตรวจสอบ การเสียบหัว SC ให้ตรงตำแหน่ง Tx ↔ Rx
เพราะเสียบกลับด้านจะทำให้ไม่สามารถสื่อสารกันได้
-ควรใช้กับ แหล่งจ่ายไฟที่เสถียร ตามที่ผู้ผลิตแนะนำ เพื่อป้องกันอุปกรณ์เสียหาย
-ควรติดตั้งอุปกรณ์ในจุดที่มีการระบายอากาศและปลอดภัยจากฝุ่น ความชื้น และน้ำ

อุปกรณ์ที่จะได้รับ
1) RS485 to Fiber Optic Modem (Tx/Rx) 1 ชุด
2) อะแดปเตอร์ไฟ DC 5V 2A 2 ตัว
