4K HDMI Multi-function Fiber Optical Converter Port  รุ่น HL-4KMI-KVM-T/RL เป็นอุปกรณ์ส่งสัญญาณภาพระยะไกลด้วยสาย Fiber Optic (HDMI loop-out+Audio3.5+IR+RS232+reverse+KVM fiber)
ที่รองรับการส่งสัญญาณภาพความละเอียดสูงระดับ 4K พร้อมฟังก์ชัน KVM (Keyboard & Mouse), Audio, IR Remote และ RS232/RS485 ผ่านไฟเบอร์เพียงเส้นเดียว ช่วยให้สามารถส่งสัญญาณได้ไกลสูงสุด 10 กิโลเมตร โดยไม่มีการบีบอัดสัญญาณและแทบไม่มีความหน่วง เหมาะสำหรับงานควบคุมระยะไกล ระบบห้องประชุม ห้องควบคุม ศูนย์สั่งการ งาน LED Display และระบบ Broadcast ต่างๆ
ราคา 8,300 บาท / ชุด
รุ่น : HL-4KMI-KVM-T/RL (รหัสสินค้า : P02373)​

คุณสมบัติสินค้า
-รองรับสัญญาณภาพ HDMI 1.4
-รองรับความละเอียดสูงสุด 4Kx2K @ 30Hz
-ส่งสัญญาณผ่านไฟเบอร์ออปติกแบบ Single Mode ระยะไกลสูงสุด 10 กิโลเมตร
-รองรับ HDMI Loop Out ทั้งฝั่งส่งและรับ
-รองรับ KVM (Keyboard และ Mouse) ผ่าน USB
-รองรับการส่งสัญญาณเสียงแบบ Bidirectional Audio 3.5mm
-รองรับ Audio Embedding และ Audio De-Embedding
-รองรับ Reverse IR Control
-รองรับการส่งข้อมูล RS232 หรือ RS485 แบบสองทิศทาง
-รองรับ Contact Closure สำหรับงานควบคุมอุปกรณ์
-มีระบบ EDID Auto Matching
-รองรับ Hot Swap และ Plug & Play
-ความเร็วการส่งข้อมูลผ่านไฟเบอร์สูงสุด 10Gbps
-ใช้หัวต่อไฟเบอร์แบบ LC
-โครงสร้างอลูมิเนียมแข็งแรง ระบายความร้อนได้ดี
-รองรับอุณหภูมิการทำงาน -20°C ถึง 75°C

Features
- Maximum support 4096*2160@30Hz downward compatibility
- Support international standard HDCP 1.4
- EDID transparent transmission mode
- Support RGB4:4:4 YUV4:4:4  4:2:2  4:2:0
- Support DDC CEC HPD signal
- Support 4K HDMI video with loop-out
- Support KVM function (keyboard and mouse)
- Support 1 channel reverse IR infrared transmission (optional)
- Support 1 channel bidirectional independent 3.5 stereo audio, forward support audio embedding / unembedding function
- Support 1 channel bidirectional full-duplex RS232 (optional half-duplex RS485)
- 1 channel reverse contact closure function (optional)
- Single-fiber/dual-fiber (optional)
- Single mode / multi-mode compatibility, multi-mode transmission distance of 1KM, single-mode transmission distance of 10KM
- Delay < 2 ms
- Support hot swap signal, plug and play, no setting required

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
การติดตั้งเบื้องต้น
-เชื่อมต่อ HDMI จากเครื่องต้นทางเข้าพอร์ต HDMI IN ของตัวส่ง (TX)
-เชื่อมต่อสายไฟเบอร์ออปติกเข้าพอร์ต LC ของ TX และ RX
-เชื่อมต่อ HDMI OUT จากตัวรับ (RX) ไปยังจอภาพหรือโปรเจคเตอร์
-ต่อ USB Keyboard และ Mouse เข้าฝั่ง RX เพื่อใช้งาน KVM
-หากต้องการส่งเสียงแยก ให้เชื่อมต่อพอร์ต Audio IN/OUT ขนาด 3.5 มม.
-เชื่อมต่อ RS232/RS485 หากต้องการควบคุมอุปกรณ์ระยะไกล
-จ่ายไฟ DC 12V ให้ทั้ง TX และ RX
-ตรวจสอบไฟสถานะ POWER, VIDEO และ FIBER ก่อนใช้งาน
คำแนะนำเพิ่มเติม
-ควรทดลองด้วยสายไฟเบอร์ระยะสั้นก่อนติดตั้งจริง
-ตรวจสอบหัวไฟเบอร์ให้สะอาดก่อนเชื่อมต่อ
-ใช้สาย HDMI คุณภาพสูงเพื่อประสิทธิภาพสูงสุด

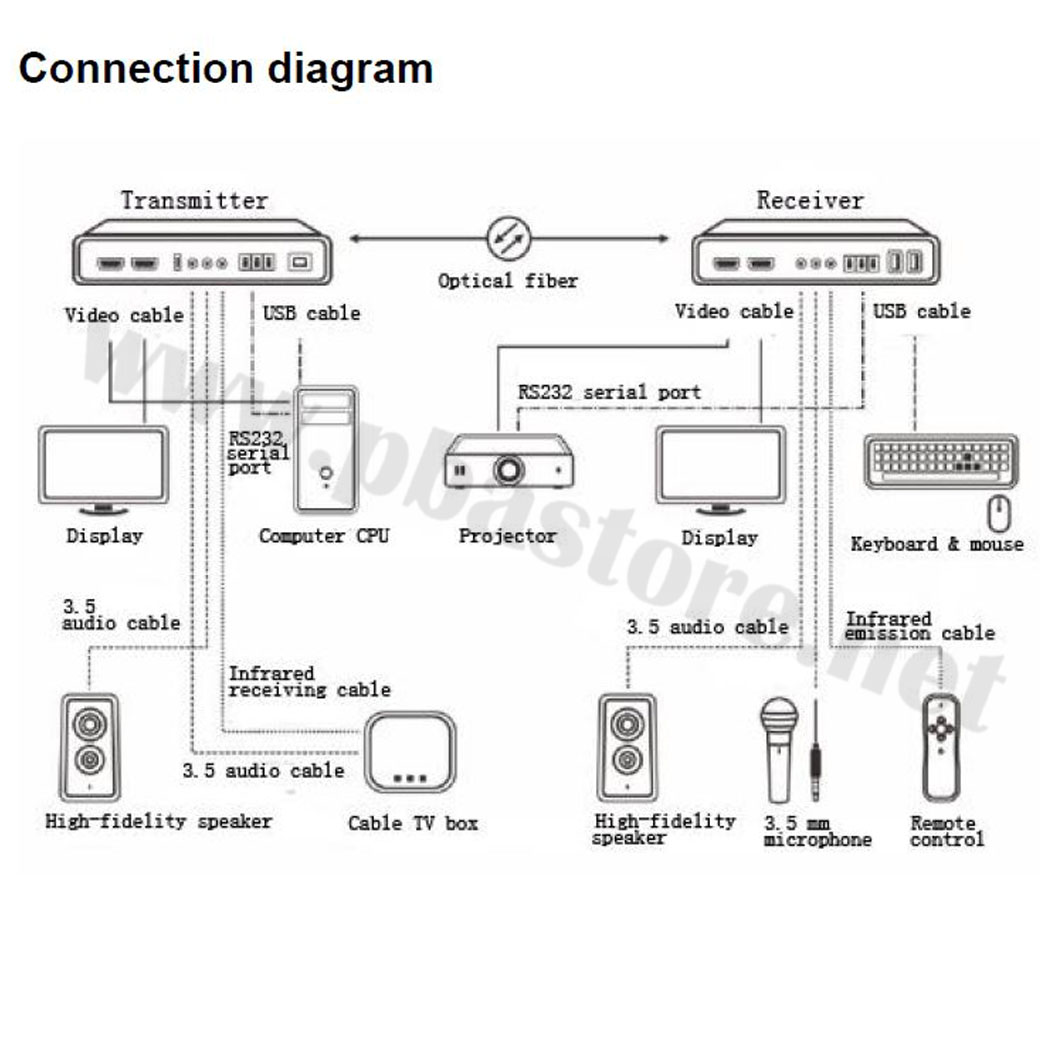

Diagram (แผนภาพการเชื่อมต่อ)

ตัวอย่างการต่อ

ข้อดี
-ส่งสัญญาณได้ไกลถึง 10 กม.
-ไม่มีการบีบอัดภาพ คุณภาพคมชัดเต็มรูปแบบ
-รองรับ KVM ควบคุมคอมพิวเตอร์ระยะไกล
-รองรับเสียง IR และ RS232/RS485 ในชุดเดียว
-ลดปัญหาสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้า
-รองรับการใช้งานอุตสาหกรรมและระบบมืออาชีพ
-ติดตั้งง่าย Plug & Play
-โครงสร้างอลูมิเนียมแข็งแรง ทนทาน

ประโยชน์ในการใช้งาน
-ห้องควบคุม CCTV และ Security Center
-ศูนย์ควบคุมอาคารอัจฉริยะ
-ห้องประชุมและ Video Conference
-ระบบ LED Display และ Digital Signage
-ระบบ Broadcast และสตูดิโอถ่ายทอดสด
-ห้อง Server และ Data Center
-ระบบควบคุมเครื่องจักรอุตสาหกรรม
-งาน Event และ Stage Rental
-ศูนย์บัญชาการและ Command Center

ข้อควรระวัง
-ห้ามมองเข้าไปในพอร์ตไฟเบอร์โดยตรง เนื่องจากแสงเลเซอร์อาจเป็นอันตรายต่อดวงตา
-ควรถอดปลั๊กไฟก่อนเสียบหรือถอดสายสัญญาณต่างๆ
-หลีกเลี่ยงไฟฟ้าสถิตและติดตั้งระบบกราวด์ที่เหมาะสม
-ระวังการกระแทกหรือบิดงอสายไฟเบอร์มากเกินไป
-ไม่ควรส่งสัญญาณเสียงจาก Power Amplifier กลับเข้าสู่ตัวส่งโดยตรง เพราะอาจทำให้อุปกรณ์เสียหายได้
-ตรวจสอบการเชื่อมต่อ TX และ RX ให้ถูกต้องก่อนเปิดใช้งาน

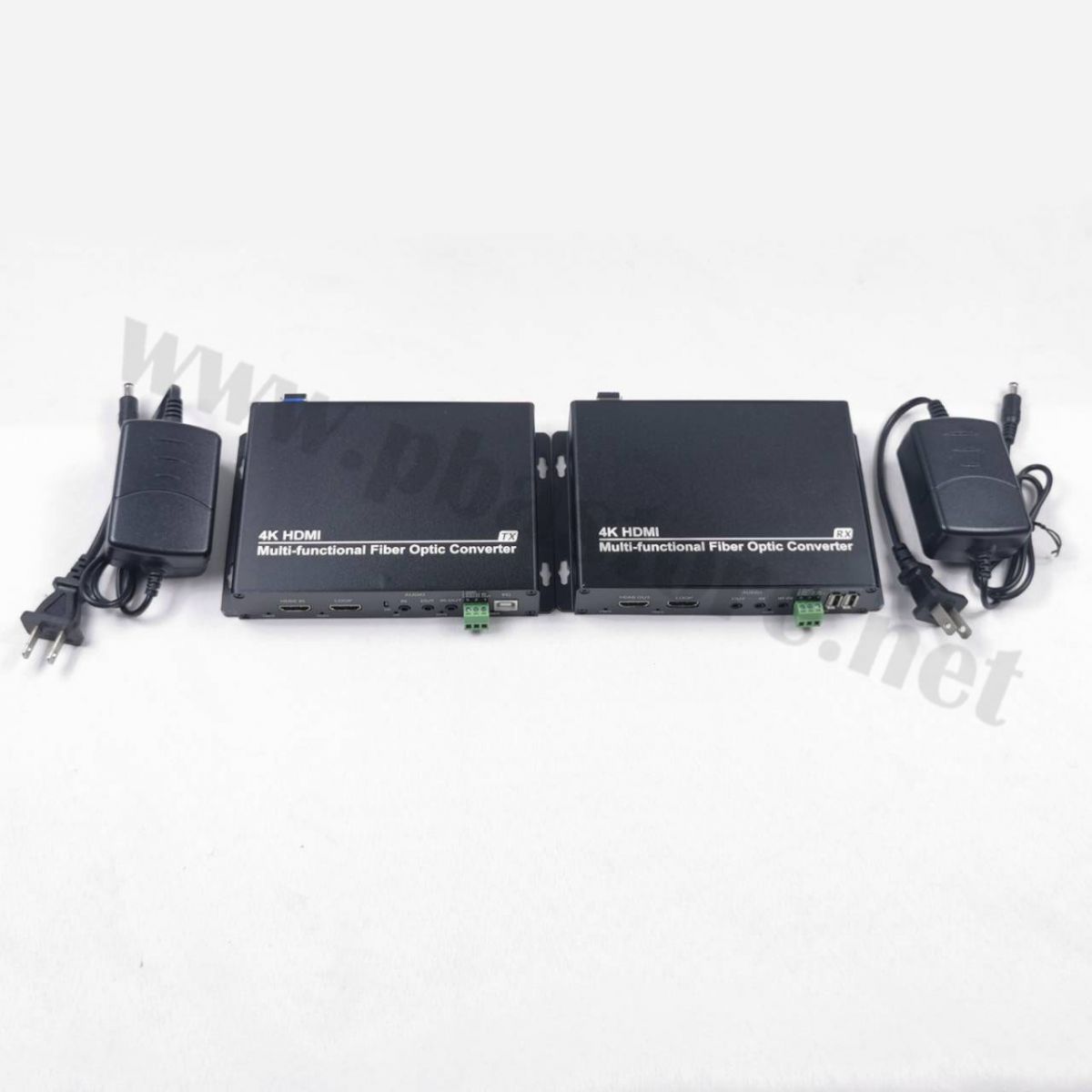

อุปกรณ์ที่จะได้รับ
1)ตัวส่งสัญญาณ (Transmitter) จำนวน 1 เครื่อง
2)ตัวรับสัญญาณ (Receiver) จำนวน 1 เครื่อง
3)อะแดปเตอร์ไฟ DC  จำนวน 2 ตัว
